5 Instalação elétrica
124 Manual de instalação e manutenção 0020298215_00
4. Efetue a ligação elétrica .
5. Pressione cuidadosamente o comando
por cabo na base de parede.
5 Instalação elétrica
5.1 Qualificação
A instalação elétrica só pode ser feita por
um eletrotécnico.
5.2 Ligação do comando por cabo
no ventiloconvector

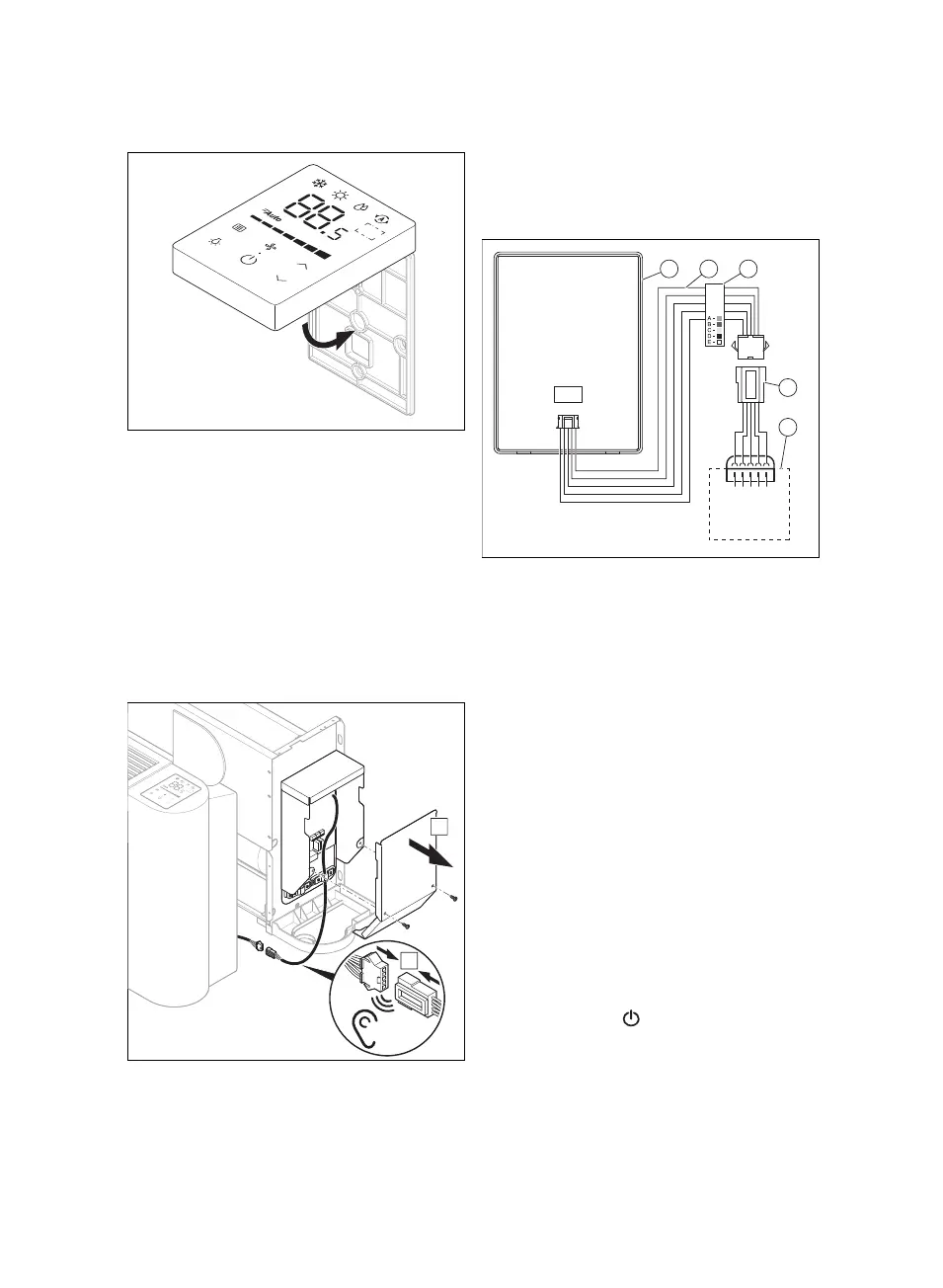

1. As duas ligações na cablagem, com as
quais o comando está equipado, distin-
guem-se. A ficha com 5 pinos maiores
é designado de ligação A, a ficha com
5 pinos menores é designada de liga-
ção B.
2. Una a ligação A com a placa eletrónica
do ventiloconvector e a ligação B com
a parte de trás do comando por cabo.
3. Se efetuar uma montagem na parede
do comando por cabo (1), o compri-
mento da cablagem tem de ser aumen-
tado (2) ; certifique-se de que os cinco
bornes de cablagem do comando por
cabo e o ventiloconvector correspon-
dem exatamente aos bornes do outro
lado (3) .
4. Una a ligação A (4) com a placa eletró-
nica do ventiloconvector (5) .
6 Colocação em
funcionamento
6.1 Colocar o produto em
funcionamento
1. Consulte o manual de instalação do
ventiloconvetor para colocar o mesmo
em funcionamento.
2. Pressione em , para ligar o comando
por cabo.
3. Controle a instalação mediante a soli-
citação de um valor nominal para cada
modo de funcionamento.
