Vaillant Regler VA 2-WC C - 5 Elektrická Inštalácia; Kvalifikácia; Pripojenie Káblového Riadenia Na Konvektor S Ventilátorom; 6 Uvedenie Do Prevádzky

Elektrická inštalácia 5
0020298215_00 Návod na inštaláciu a údržbu 133

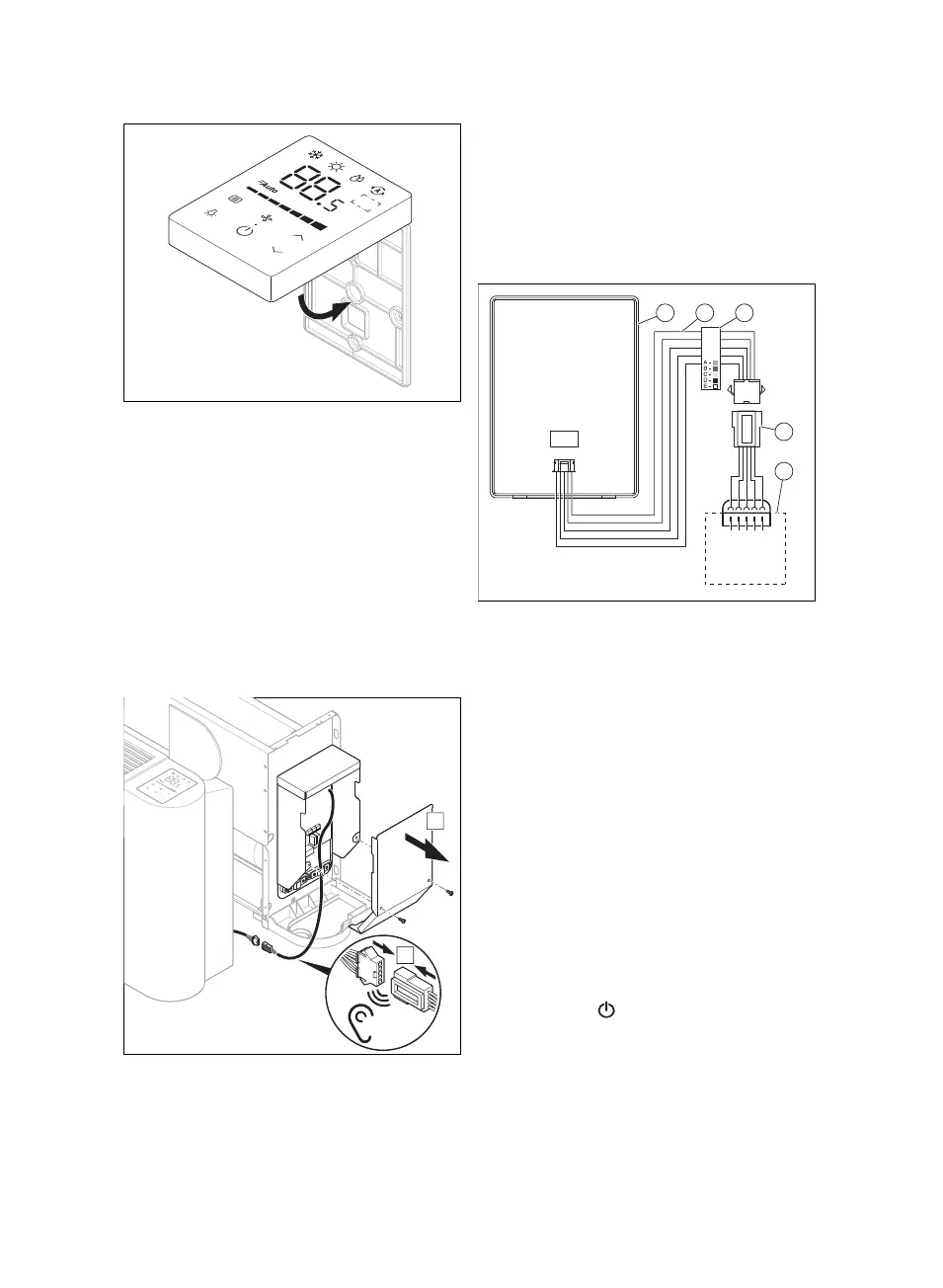

5. Káblové riadenie opatrne zatlačte do
stenového podstavca.
5 Elektrická inštalácia
5.1 Kvalifikácia
Elektrickú inštaláciu smie vykonávať iba
autorizovaný odborník na elektrické zaria-
denia.
5.2 Pripojenie káblového riadenia na
konvektor s ventilátorom
A
B
1. Obidve prípojky na káblovom zväzku,
s ktorými je vybavené káblové riadenie,
sa odlišujú. Prípojka s veľkým 5-kolíko-
vým konektorom sa označuje ako prí-
pojka A, prípojka s malým 5-kolíkovým
konektorom sa označuje ako prípojka
B.
2. Prípojku A spojte s doskou plošných
spojov elektroniky konvektora s venti-
látorom a prípojku B spojte so zadnou
stranou káblového riadenia.
CN20
CDA BE
1 2
4
3
5
3. Keď realizujete montáž káblového ria-
denia na stenu (1), musí sa predĺžiť
dĺžka káblového zväzku (2); zabez-
pečte, aby sa päť svoriek kabeláže
káblového riadenia a konvektora s ven-
tilátorom vždy zhodovalo jedna k jednej
so svorkami na druhej strane (3) .
4. Prípojku A (4) spojte s doskou ploš-
ných spojov elektroniky konvektora
s ventilátorom (5) .
6 Uvedenie do prevádzky
6.1 Uvedenie výrobku do prevádzky
1. Pri uvádzaní konvektora s ventilátorom
do prevádzky si pomôžte návodom na
inštaláciu konvektora s ventilátorom.
2. Zatlačte na na pripojenie káblového
riadenia.
3. Systém prekontrolujte pomocou po-
žiadavky na požadovanú hodnotu pre
každý prevádzkový režim.
