Vaillant Regler VA 2-WC C - 5 Instalación de la Electrónica; Cualificación; Conexión del Control por Cable al Convector Fan-Coil; 6 Puesta en Marcha

Instalación de la electrónica 5
0020298215_00 Instrucciones de instalación y mantenimiento 25

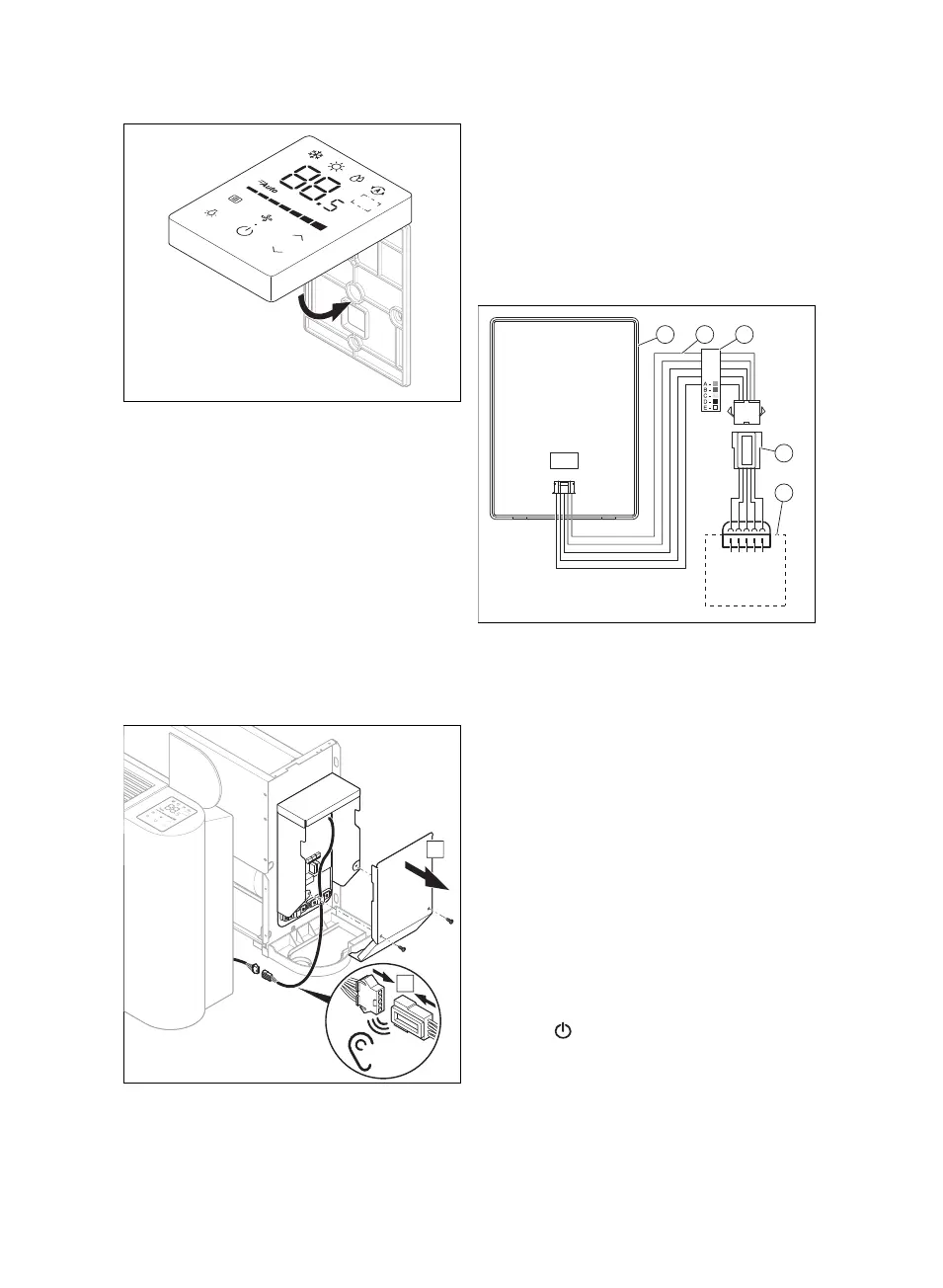

5. Presione el control por cable en el so-
porte mural cuidadosamente.
5 Instalación de la
electrónica
5.1 Cualificación
La instalación eléctrica debe ser realizada
únicamente por un especialista electri-
cista.
5.2 Conexión del control por cable
al convector fan-coil
A
B
1. Los dos conectores del mazo de ca-
bles de conexión provistos con el con-
trol son diferentes. El que tiene el en-
chufe de 5 núcleos más grande se de-
fine como terminal A , mientras que el
que tiene el enchufe de 5 núcleos más
pequeño se define como terminal B .
2. Conecte el terminal A a la placa elec-
trónica del convector fan-coil, mientras
que el terminal B debe ser conectado a
la parte trasera del control por cable.
CN20
CDA BE
1 2
4
3
5
3. En caso de realizar el montaje del con-
trol por cable (1) en pared, será nece-
sario extender la longitud del mazo de
cables de conexión (2) ; asegúrese de
que los cinco terminales de cableado
del control con cable y del convector
fan-coil corresponden con los del otro
extremo uno por uno (3) .
4. Conecte el terminal A (4) a la placa
electrónica del convector fan-coil (5) .
6 Puesta en marcha
6.1 Puesta en marcha del producto
1. Para la puesta en marcha del convec-
tor fan-coil, consulte las instrucciones
de instalación del convector fan-coil.
2. Pulse para conectar el control por
cable.
3. Controle la instalación demandando el
valor nominal en cada modo de funcio-
namiento.
