5Notice d‘installation VR 32 FR;BE;CH
un coupleur de bus est nécessaire pour cha-
que appareil de chauffage ; il établit la liaison
entre l’eBus et l’appareil de chauffage (douille
Western X30). Vous pouvez raccorder jusqu‘à
six VR 32 au régulateur.
auroMATIC 620 : lorsque deux à six appareils
de chauffage sont commutés en cascade, un
coupleur de bus VR 32 est nécessaire pour
chaque appareil de chauffage ; il établit la
liaison entre l’eBus et l’appareil de chauffage
(douille Western X30). Vous pouvez raccorder
jusqu‘à huit coupleurs de bus VR 32 au régula-
teur. Le coupleur de bus VR 32 est monté
directement dans la barre de contrôle de l‘ap-
pareil de chauffage. Sa communication avec le
régulateur est établie par eBUS. Une adresse
de bus intelligible doit être paramétrée sur le
VR 32 par le biais d‘un sélecteur. Tous les
autres réglages sont effectués sur la centrale
de thermorégulation.
2.4 Etendue de livraison et accessoires
• Vérifiez l‘intégralité du colisage du coupleur
de bus.
- 1 platine de coupleur de bus VR 32
- 1 borne de raccordement pour câble eBUS
- 2 câbles de raccordement pour appareil de
chauffage (RJ9 - RJ9)
- 1 clip de montage
2.5 Raccordements et éléments
fonctionnels
1 3
2

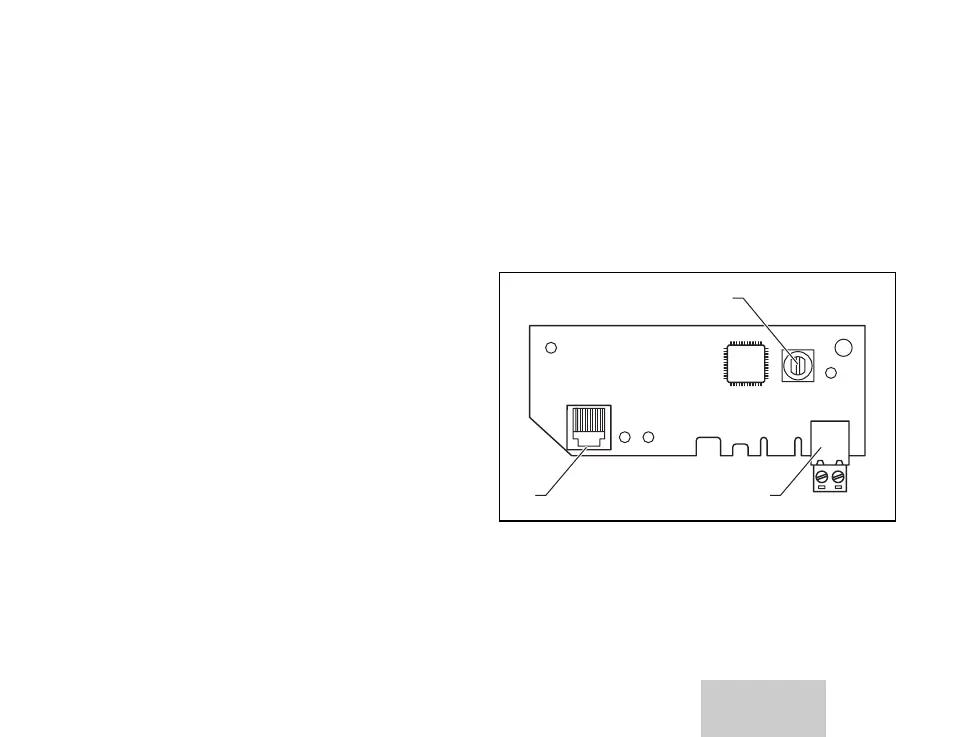

Fig. 2.1 Raccordements
Légende :
1 Prise pour raccordement à l‘appareil de chauffage
2 Commutateur d‘adresse
3 Borne de raccordement du câble bus
Description de l‘appareil 2
