4 Montage
4.1 Buskoppler montieren
• Öffnen Sie den Schaltkasten des Heizgerä-
tes gemäß der Installationsanleitung des
Heizgerätes.
22
1
3

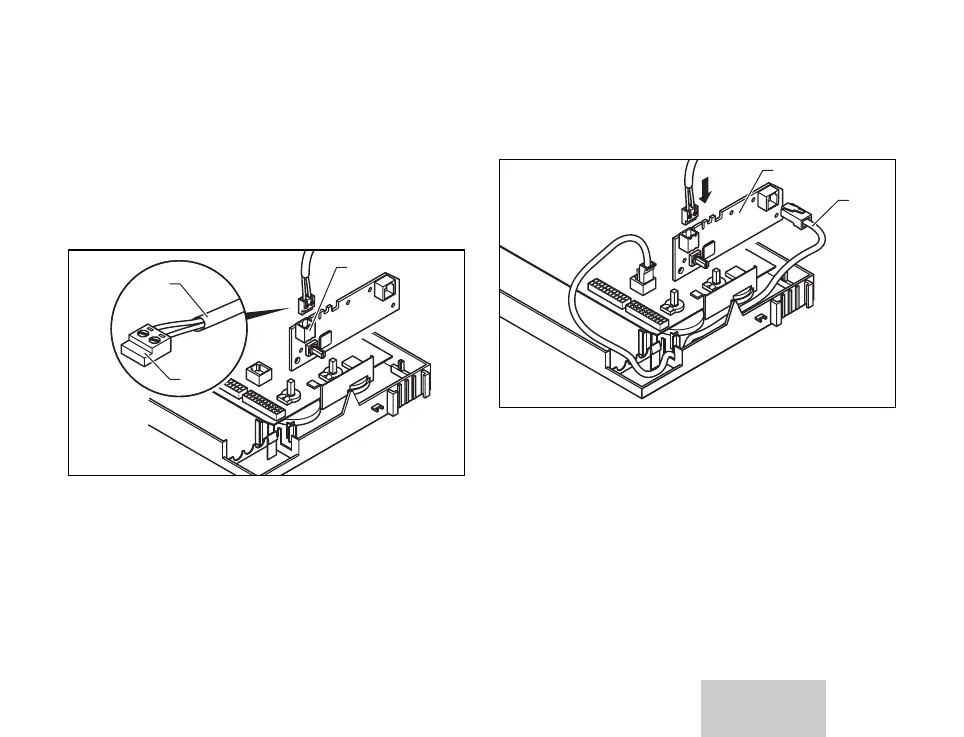

Abb. 4.1 Busleitung an der Anschlussklemme im
Heizgerät anschließen
• Schließen Sie die Busleitung (1) an der bei-
liegenden Anschlussklemme (2) an.
• Stecken Sie die Anschlussklemme (2) der
Busleitung in den Steckplatz (3) auf der
Buskopplerplatine.
• Stellen Sie die Busadresse ein, wie in
Abschnitt 5.2 beschrieben.
4
5
Abb. 4.2 Buskopplerplatine einbauen
• Verbinden Sie den Buskoppler und das Heiz-
gerät mit dem beiliegenden Kabel (4). Die
Buchse am Heizgerät ist mit X30 gekenn-
zeichnet.
• Bauen Sie die Buskopplerplatine (5) in den
Schaltkasten ein.
Montage 4
