5Installatiehandleiding VR 32 NL;BE
den, is voor elk verwarmingstoestel een bus-
koppelaar vereist, die voor de verbinding tus-
sen eBUS en verwarmingstoestel (westernbus
X30) zorgt. U kunt tot zes buskoppelaars
VR 32 aan de regelaar aansluiten.
auroMATIC 620: Als er twee tot zes verwar-
mingstoestellen in cascade geschakeld worden,
is voor elk verwarmingstoestel een buskoppelaar
VR
32 vereist, die voor de verbinding tussen
eBUS en verwarmingstoestel (westernbus X30)
zorgt. U kunt tot acht buskoppelaars VR
32 aan
de regelaar aansluiten. De buskoppelaar VR
32
wordt direct in de schakellijst van het verwar-
mingstoestel ingebouwd. Hij communiceert met
de regelaar via de eBUS. Aan de VR
32 moet
met een draaischakelaar een ondubbelzinnig
busadres ingesteld worden. Alle andere instellin-
gen voert u aan het centrale regelapparaat uit.
2.4 Omvang van de levering en
accessoires
• Controleer de leveromvang van de buskop-
pelaar.
- 1 buskoppelaarprintplaat VR 32
- 1 aansluitklem voor eBUS-leiding
- 2 Aansluitkabel voor verwarmingstoestel
(RJ9 - RJ9)
- 1 Inbouwclip
2.5 Aansluitingen en functie-elementen
1 3
2

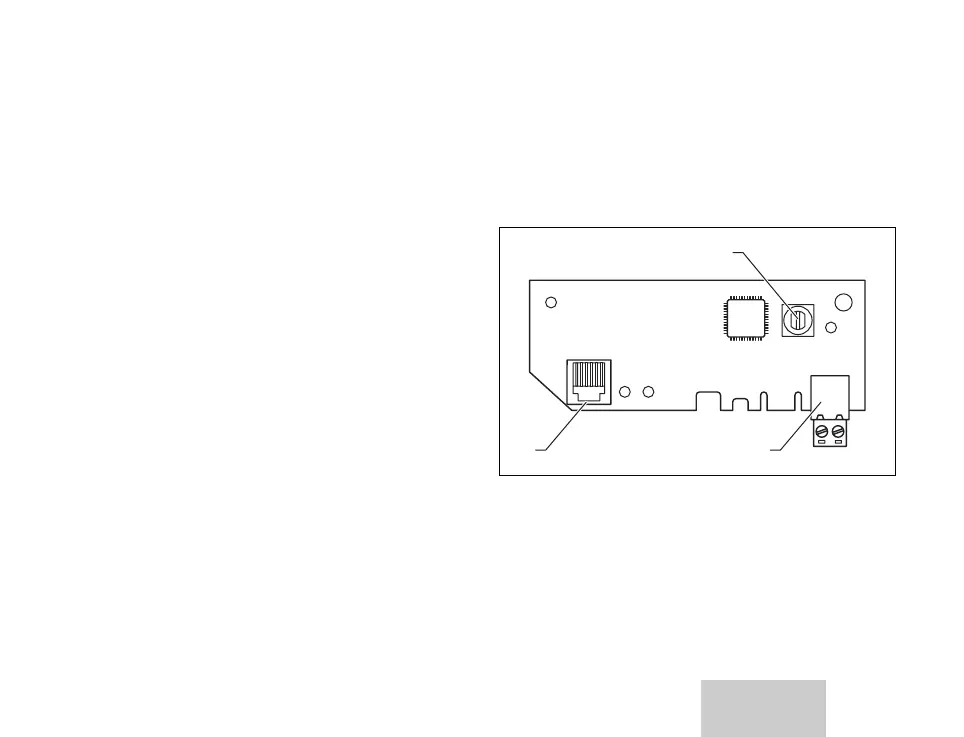

Afb. 2.1 Aansluitingen
Legenda:
1 Insteekplaats voor het aansluiten aan het verwar-
mingstoestel
2 Adresschakelaar
3 Aansluitklem busleiding
Toestelbeschrijving 2
