5Montaj Kılavuzu VR 32 TR
arasında bağlantı sağlayan (western soket
X30) bir bus-coupler gereklidir. Kontrol
cihazına altı adete kadar VR 32 bağlanabilir.
auroMATIC 620: İki ile altı arasında ısıtma
cihazı ile bir kaskad bağlantı
oluşturulduğunda, her ısıtma cihazı için eBus
ile ısıtma cihazı arasında bağlantı sağlayan
(western soket X30) bir bus-coupler VR 32
gereklidir. Kontrol cihazına sekiz adete kadar
bus-coupler VR 32 bağlanabilir. Bus-coupler
VR 32 doğrudan ısıtma cihazının bağlantı
bloğuna monte edilir. Kontrol cihazı ile eBUS
üzerinden iletişim kurar. VR 32‘ye üzerindeki
döner anahtar üzerinden belirli bir bus adresi
ayarlanmalıdır. Tüm diğer ayarlar merkezi
kontrol cihazında yapılır.
2.4 Teslimat İçeriği ve Aksesuarlar
• Bus-coupler‘ın teslimat içeriğini kontrol edin.
- 1 Bus coupler devre kartı VR 32
- 1 eBus kablosu için bağlantı klemensi
- 2 Isıtma cihazı için bağlantı kablosu
(RJ9 - RJ9)
- 1 Montaj klipsi
2.5 Bağlantılar ve İşlevsel Elemanlar
1 3
2

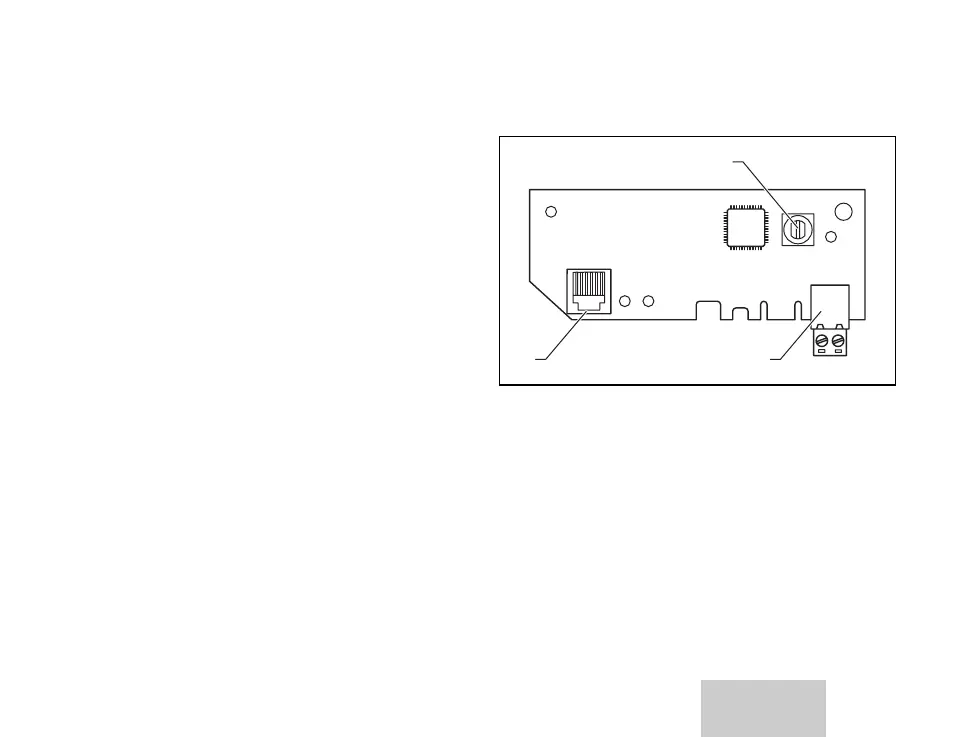

Şekil 2.1 Bağlantılar
Lejant:
1 Isıtma cihazına bağlantı yeri
2 Adres anahtarı
3 Bus kablosu bağlantı klemensi
Cihaz Tanımlaması 2
