4 Montaje
4.1 Montaje del acoplador de bus
• Abra la caja de distribución del calefactor
según lo indicado en las instrucciones de
instalación del calefactor.
22
1
3

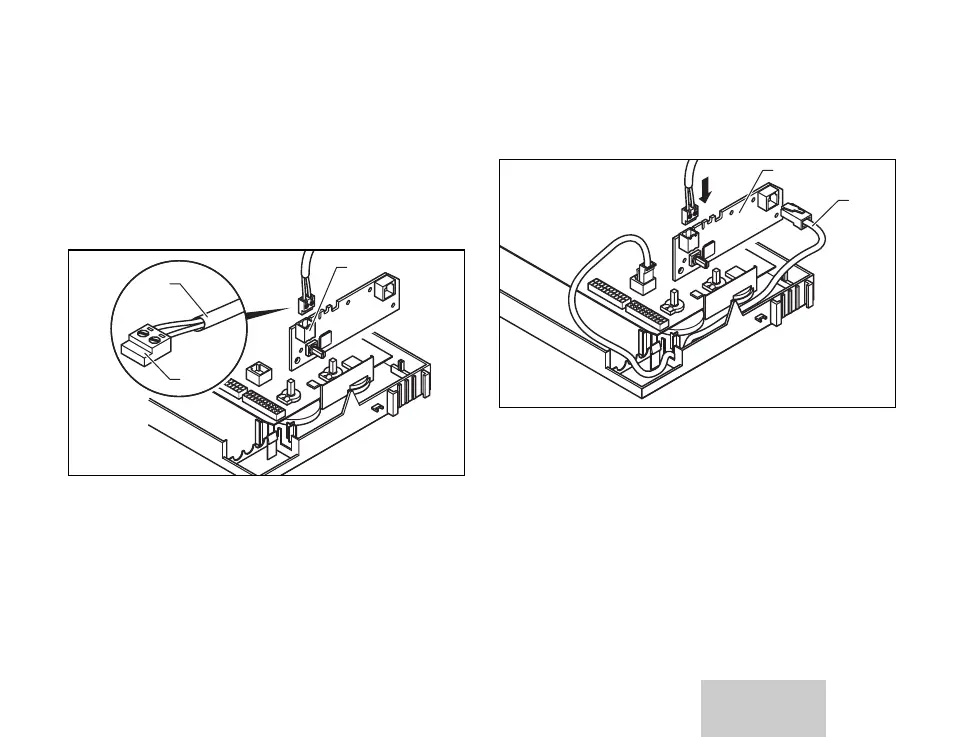

Fig. 4.1 Conexión de la línea de bus al terminal de
conexión del calefactor
• Conecte la línea de bus (1) al terminal de
conexión adjunto (2).
• Introduzca el terminal de conexión (2) de la
línea de bus en el contacto (3) de la placa
de acoplador de bus.
• Programe la dirección de bus como se des-
cribe en el apartado 5.2.
4
5
Fig. 4.2 Montaje de la placa del acoplador de bus
• Conecte el acoplador de bus y el calefactor
con el cable adjunto (4). El conector del
calefactor está señalizado con X30.
• Monte la placa del acoplador de bus (5) en
la caja de distribución.
Montaje 4
