8 Instrucciones de instalación VR 32
6

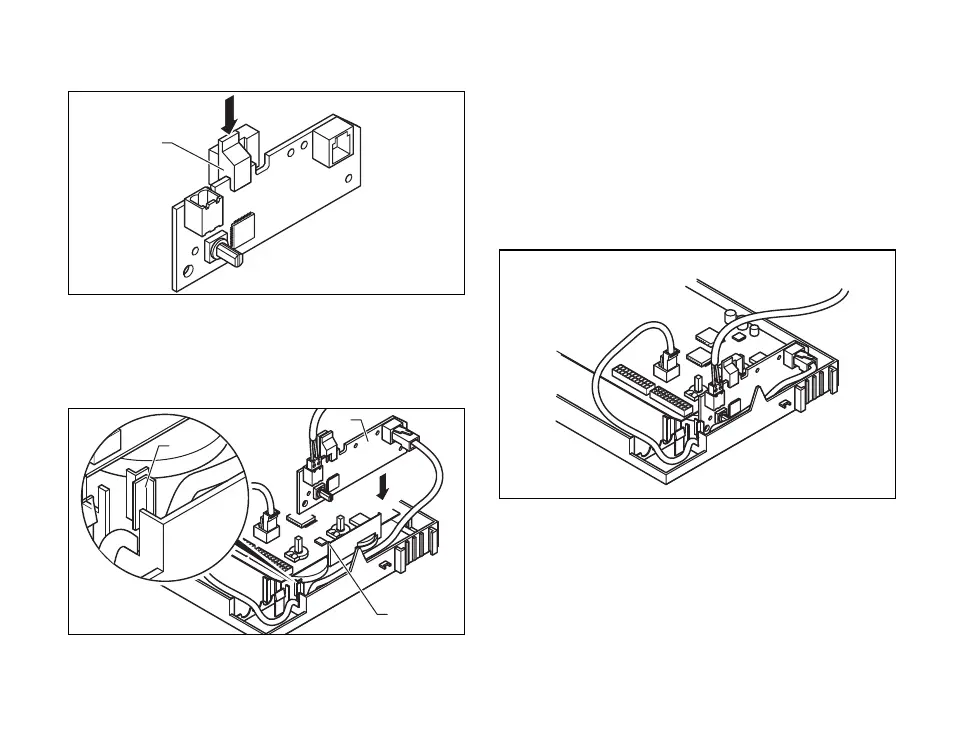

Fig. 4.3 Fijación del clip en la placa del acoplador de bus
• Introduzca el clip de fijación (6) en la inci-
sión de la placa del acoplador de bus.
5
7
8
Fig. 4.4 Montaje de la placa del acoplador de bus
• Deslice la placa del acoplador de bus (5) en
la guía (7) de la parte inferior de la caja de
distribución y asegúrese de que el clip de
fijación se inserte en la incisión (8) de la
pared de separación de la caja de distribu-
ción.
Fig. 4.5 Placa del acoplador de bus montada
4 Montaje
