5Installationsanleitung VR 32 DE;AT;
CH;BE
calorMATIC 630: Wenn mehr als zwei Heiz-
geräte in Kaskade geschaltet werden, ist für
jedes Heizgerät ein Buskoppler erforderlich,
der die Verbindung zwischen eBUS und Heiz-
gerät (Westernbuchse X30) herstellt. Sie kön-
nen bis zu sechs VR 32 an den Regler anschlie-
ßen.
auroMATIC 620: Wenn zwei bis sechs Heizge-
räte in Kaskade geschaltet werden, ist je Heiz-
gerät ein Buskoppler VR 32 erforderlich, der
die Verbindung zwischen eBUS und Heizgerät
(Westernbuchse X30) herstellt. Sie können bis
zu acht Buskoppler VR 32 an den Regler
anschlie ßen. Der Buskoppler VR 32 wird direkt
in die Schaltleiste des Heizgerätes eingebaut.
Er kommuniziert mit dem Regler über den
eBUS. Am VR 32 muss mittels eines Dreh-
schalters eine eindeutige Busadresse einge-
stellt werden. Alle weiteren Einstellungen neh-
men Sie am zentralen Regelgerät vor.
2.4 Lieferumfang und Zubehör
• Überprüfen Sie den Lieferumfang des
Buskopplers.
- 1 Buskopplerplatine VR 32
- 1 Anschlussklemme für eBUS-Leitung
- 2 Anschlusskabel für Heizgerät (RJ9 - RJ9)
- 1 Einbauclip
2.5 Anschlüsse und Funktionselemente
1 3
2

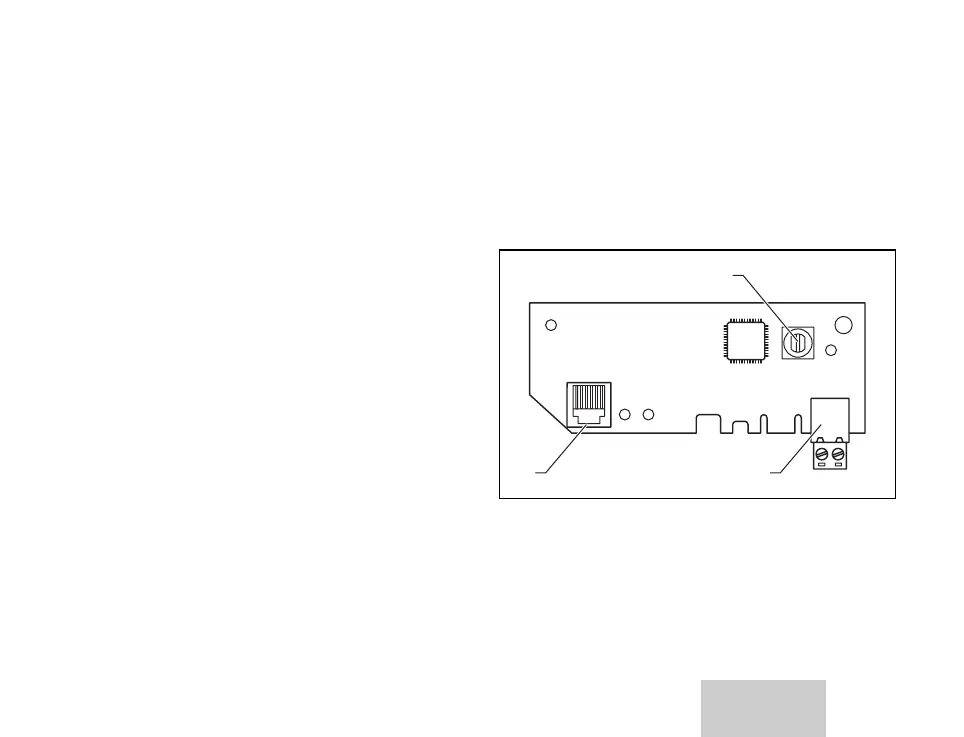

Abb. 2.1 Anschlüsse
Legende:
1 Steckplatz zum Anschluss an das Heizgerät
2 Adressschalter
3 Anschlussklemme Busleitung
Gerätebeschreibung 2
