4 Montaj
4.1 Bus-coupler‘ın Montajı
• Isıtma cihazının montaj kılavuzuna göre
anahtarlama kutusunu açın.
22
1
3

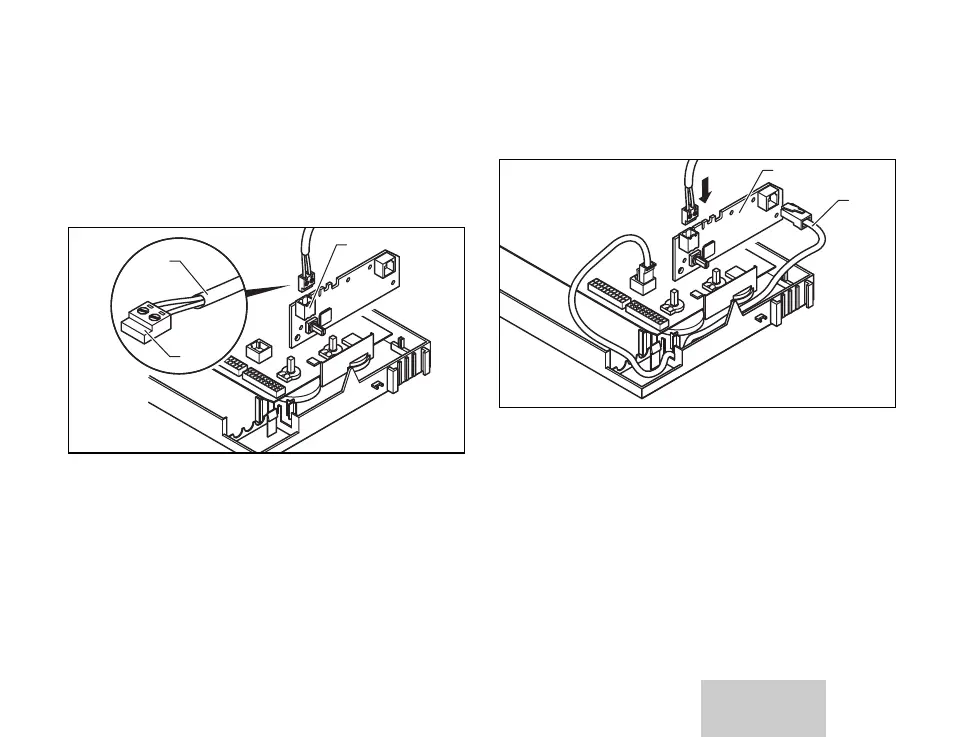

Şekil 4.1 Bus kablosunun ısıtma cihazındaki bağlantı
klemensine bağlanması
• Bus kablosunu (1) birlikte verilen bağlantı
klemensine (2) bağlayın.
• Bus kablosunun bağlantı klemensini (2) bus-
coupler devre kartındaki bağlantı yerine (3)
takın.
• Bölüm 5.2‘de gösterildiği gibi, bir bus adresi
ayarlayın.
4
5
Şekil 4.2 Bus-coupler devre kartının takılması
• Bus-coupler‘ı birlikte gelen kablo (4) ile
ısıtma cihazına bağlayın. Isıtma cihazındaki
bağlantı soketi X30 ile işaretlenmiştir.
• Bus-coupler devre kartını (5) anahtarlama
kutusuna bağlayın.
Montaj 4
