8 Montaj Kılavuzu VR 32
6

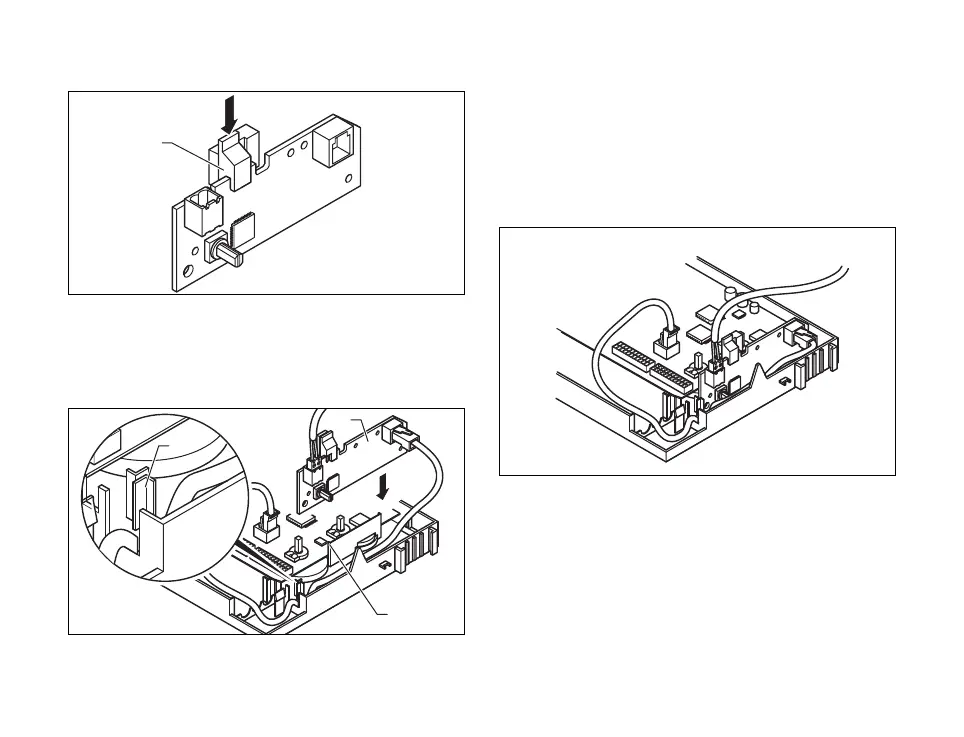

Şekil 4.3 Bus-coupler klipsinin tespit edilmesi
• Bunun için tespit klipsini (6) bus-coupler
devre kartındaki çentiğe geçirin.
5
7
8
Şekil 4.4 Bus-coupler devre kartının takılması
• Bus-coupler devre kartını (5) anahtarlama
kutusunun altındaki kılavuza (7) geçirin ve
tespit klipsinin anahtarlama kutusunun
ayırma panelindeki çentiğe (8) oturmasını
sağlayın.
Şekil 4.5 Bus-coupler devre kartı takılmış olarak
4 Montaj
