7Installatiehandleiding VR 32 NL;BE
4 Montage
4.1 Buskoppelaar monteren
• Open de schakelkast van het verwarmings-
toestel conform de installatiehandleiding
van het verwarmingstoestel.
22
1
3

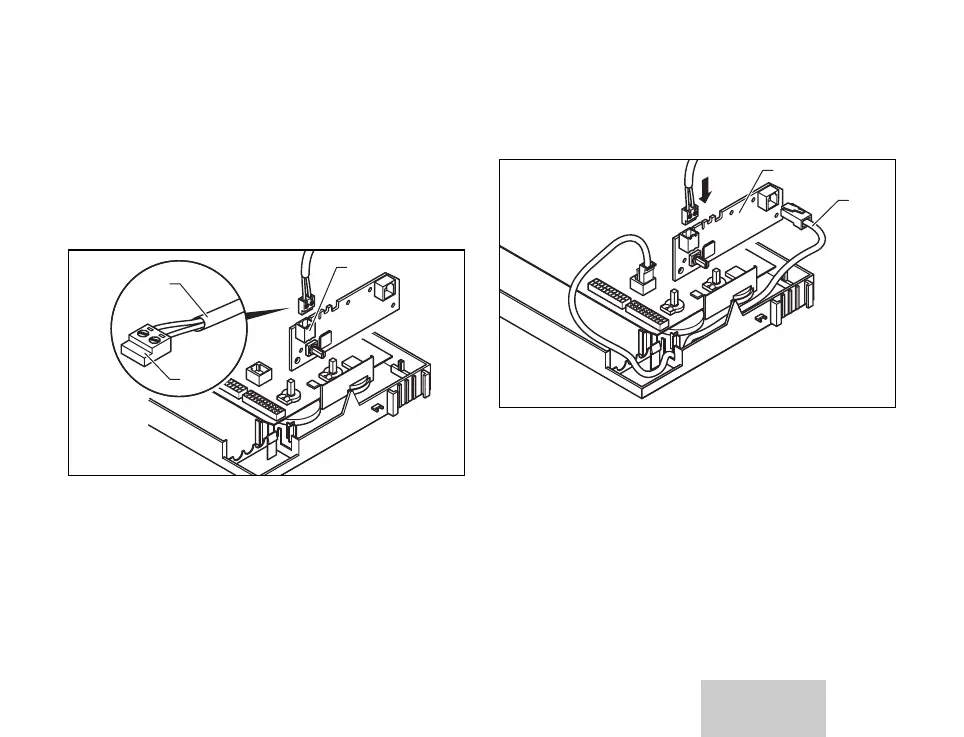

Afb. 4.1 Busleiding aan de aansluitklem in het ver-
warmingstoestel aansluiten
• Sluit de busleiding (1) aan de bijgeleverde
aansluitkem (2) aan.
• Steek de aansluitklem (2) van de busleiding
in de aansluiting (3) op de buskoppelaar-
printplaat.
• Stel het busadres in, zoals beschreven in
paragraaf 5.2.
4
5
Afb. 4.2 Buskoppelaarprintplaat inbouwen
• Verbind de buskoppelaar en het verwar-
mingstoestel met de bijgeleverde kabel (4).
De bus aan het verwamingstoestel is met
X30 gemarkeerd.
• Bouw de buskoppelaarprintplaat (5) in de
schakelkast in.
Montage 4
