4 Montage
4.1 Montage du coupleur de bus
• Ouvrez la boîte de commande de l‘appareil
de chauffage conformément à la notice
d‘installation de celui-ci.
22
1
3

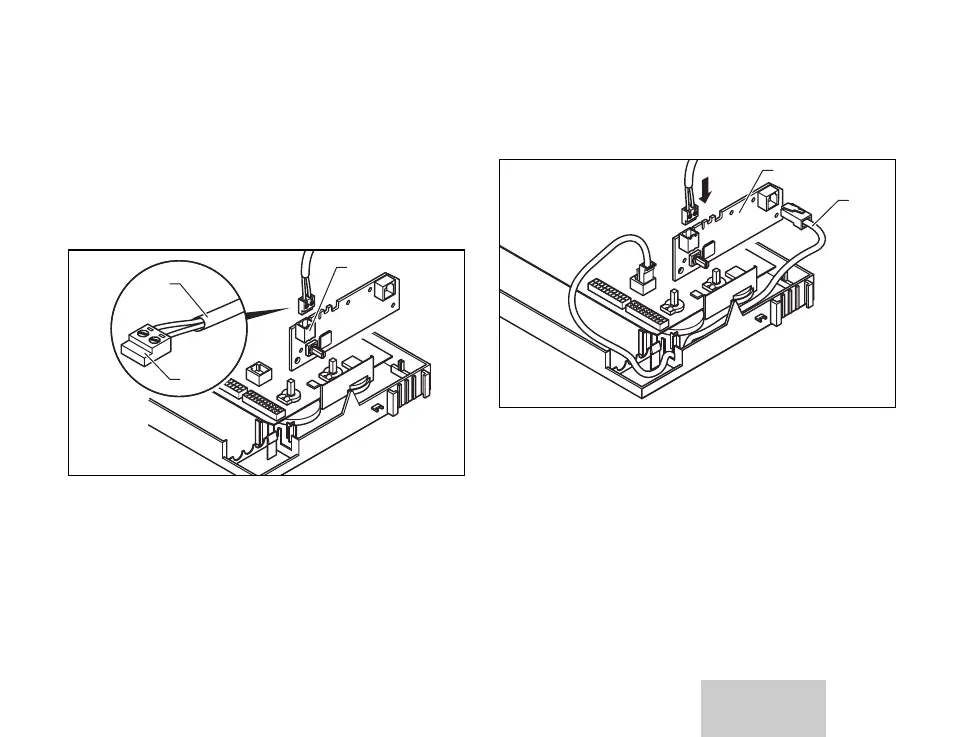

Fig. 4.1 Raccordement du câble bus à la borne de
raccordement de l‘appareil de chauffage
• Raccordez le câble de bus (1) à la borne de
raccordement (2) fournie.
• Branchez la borne de raccordement (2) du
câble bus sur la prise (3) sur la platine du
coupleur de bus.
• Paramétrez l‘adresse du bus en vous confor-
mant à la description de la section 5.2.
4
5
Fig. 4.2 Montage de la platine du coupleur de bus
• Raccordez le coupleur de bus et l‘appareil
de chauffage au câble joint à ceux-ci (4). Le
marquage X30 figure sur la douille de l‘ap-
pareil de chauffage.
• Montez la platine du coupleur de bus (5)
dans la boîte de commande.
