8 Notice d‘installation VR 32
6

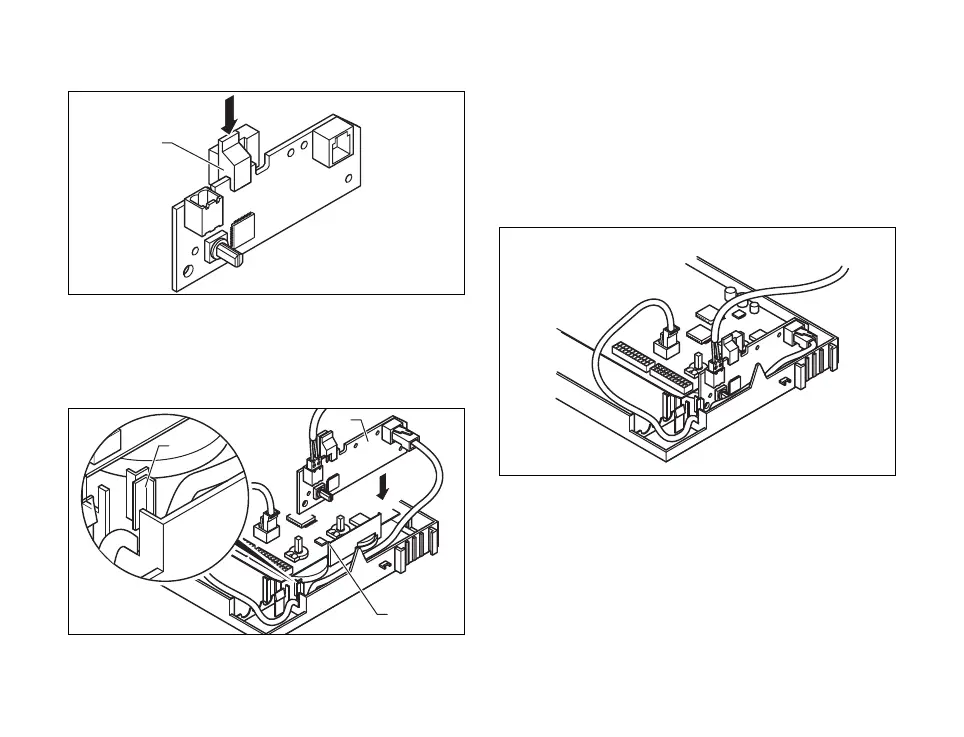

Fig. 4.3 Fixation du clip à la platine du coupleur de
bus
• Faites coulisser le clip de fixation (6) dans
l‘encoche de la platine du coupleur de bus.
5
7
8
Fig. 4.4 Montage de la platine du coupleur de bus
• Faites coulisser la platine du coupleur de
bus (5) dans le passage (7) sous le boîtier
de commande et veillez à ce que le clip de
fixation tienne bien dans l‘encoche (8) de la
cloison du boîtier de commande.
Fig. 4.5 Platine du coupleur de bus montée
4 Montage
