7Istruzioni per l‘installazione VR 32 CH;IT
4 Montaggio
4.1 Montaggio dell‘accoppiatore bus
• Aprire la scatola comandi dell‘apparecchio
di riscaldamento come descritto nelle relati-
ve istruzioni per l‘installazione.
22
1
3

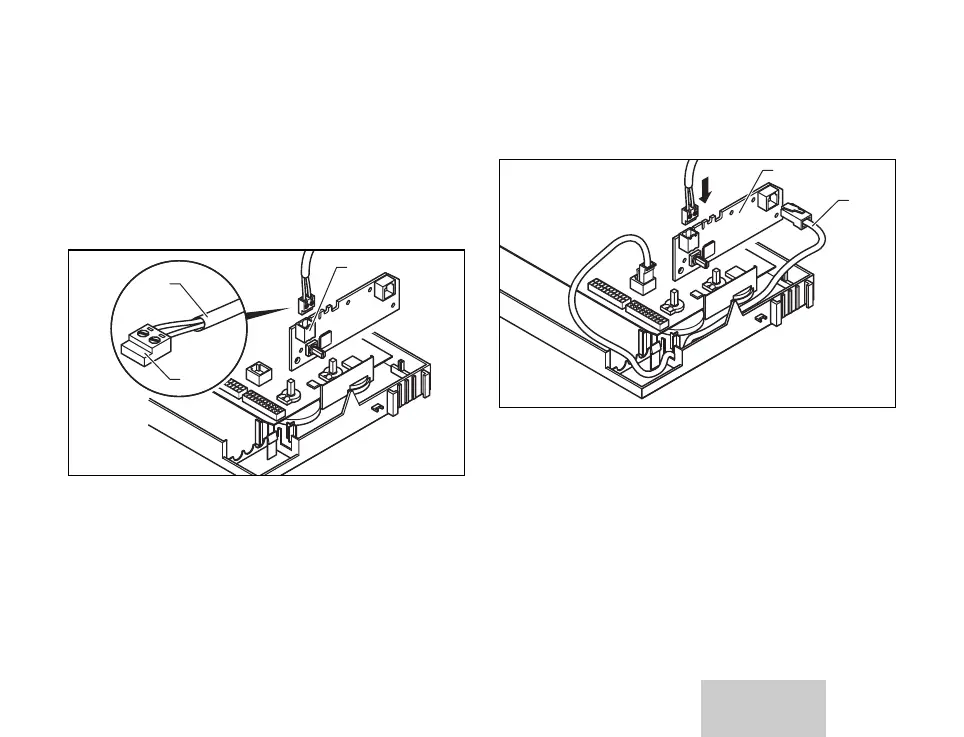

Fig. 4.1
Collegamento del cavo bus al morsetto di col-
legamento nell‘apparecchio di riscaldamento
• Collegare il cavo bus (1) al morsetto di colle-
gamento in dotazione (2).
• Inserire il morsetto di collegamento (2) del
cavo bus nello slot (3) sulla scheda elettro-
nica dell‘accoppiatore bus.
• Impostare l‘indirizzo bus, come descritto al
paragrafo 5.2.
4
5
Fig. 4.2 Montaggio della scheda elettronica dell‘ac-
coppiatore bus
• Collegare l‘accoppiatore bus e l‘apparecchio
di riscaldamento al cavo a corredo (4). La
presa sull‘apparecchio è contrassegnata da
X30.
• Montare la scheda elettronica dell‘accoppia-
tore bus (5) nella scatola comandi.
Montaggio 4
