8 Istruzioni per l‘installazione VR 32
6

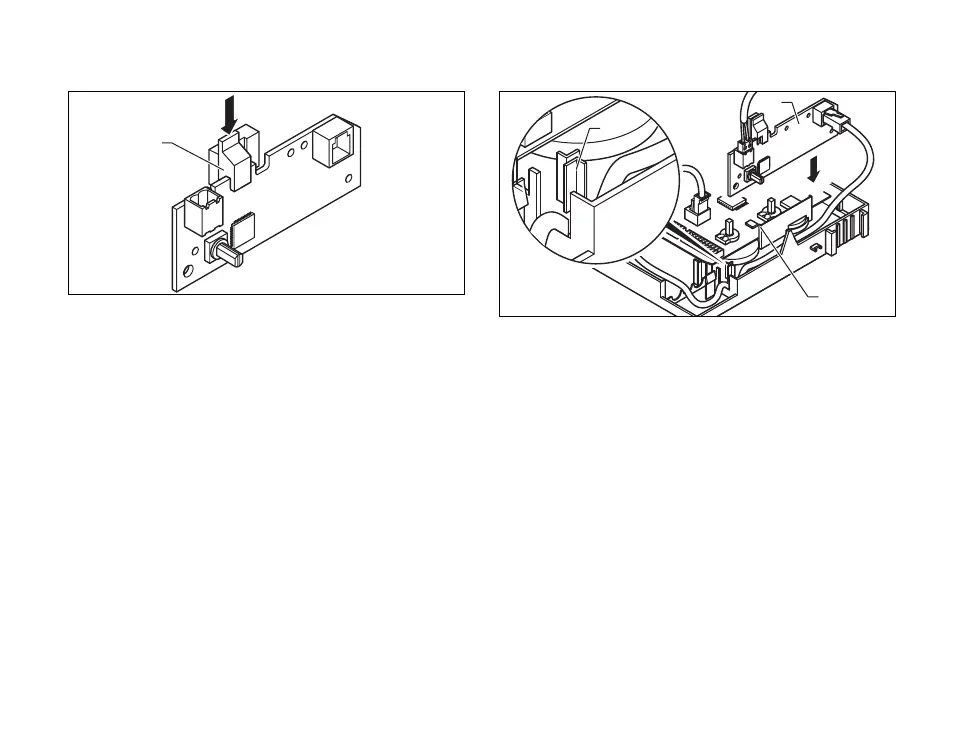

Fig. 4.3 Fissaggio della clip alla scheda elettronica
dell‘accoppiatore bus
• A tal fine inserire la clip di fissaggio (6) sul-
l‘intaglio nella scheda elettronica dell‘accop-
piatore bus.
5
7
8
Fig. 4.4 Montaggio della scheda elettronica dell‘ac-
coppiatore bus
• Inserire la scheda elettronica dell‘accoppia-
tore bus (5) nella guida (7) in basso nella
scatola comandi e fare attenzione che la
clip di fissaggio si incastri nell‘intaglio (8)
del divisorio della scatola comandi.
4 Montaggio
