Modbus 和 BACnet 通信 (RS-485)

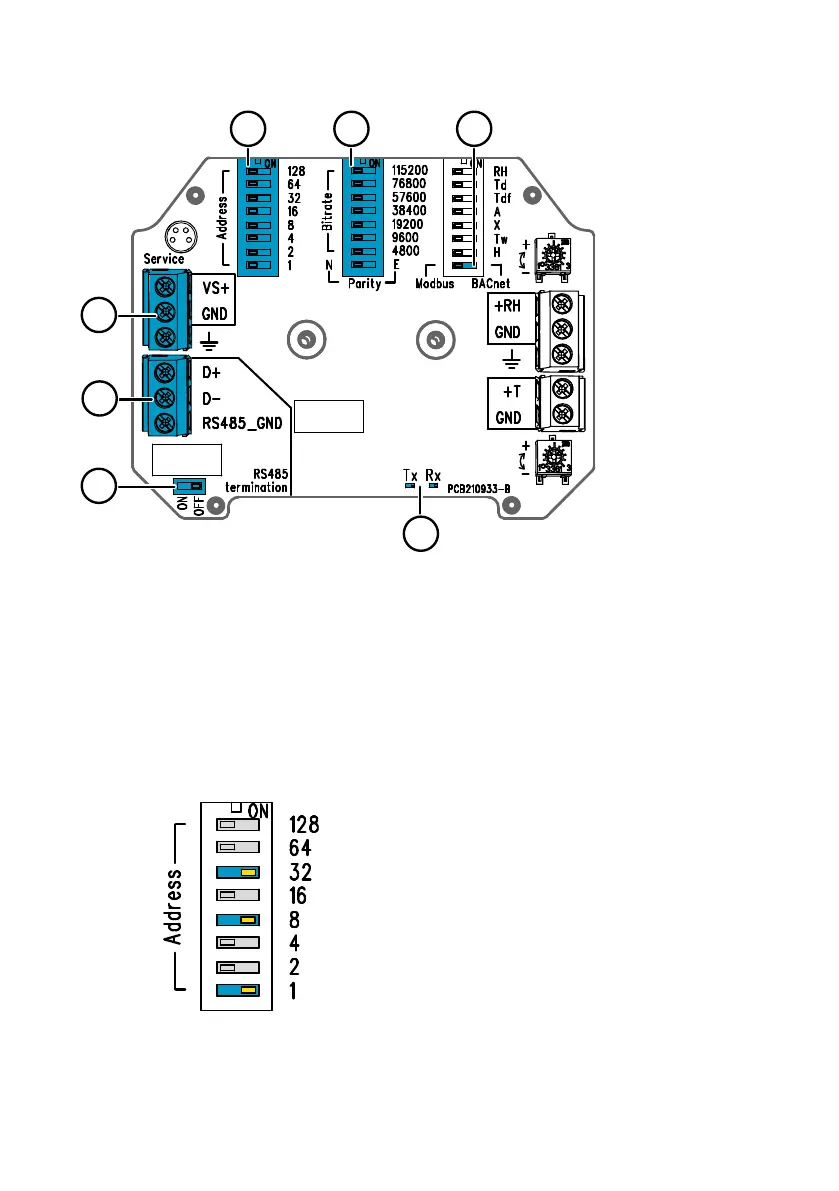

图 95 Modbus 和 BACnet DIP 开关以及螺钉端子
1 用于设置 RS-485 终端（120 Ω 电阻）打开/关闭的 DIP 开关
2 用于 RS-485 (Modbus/BACnet) 通信的螺钉端子
3 用于电源输入接线（15 … 35 VDC / 16 … 24 VAC）的螺钉端子
4 用于设置设备 MAC 地址的 DIP 开关：请参见图 96 (第 146 页)
5 用于设置通信比特率 (4800 … 115200 bps) 和奇偶校验 (N/E) 的 DIP 开关
6 用于选择 Modbus RTU 或 BACnet MS/TP 模式的 DIP 开关
7 用于 RS-485 发射/接收活动的 LED 指示灯
使用 DIP 开关设置设备 MAC 地址
图 96 MAC 地址 DIP 开关示例
DIP 开
关 32、
8 和 1 设
置为
“打
开”
MAC 地址采用八位二进制格式
编码，每个编号开关表示单个
位。该示例显示已选定地址
41：DIP 开关 32、8 和 1（十
进制：41，二进制：
00101001）设置为“打
开”。
Modbus 和 BACnet MAC 地址范围
变送器的 BACnet MS/TP MAC 地址范围为 0 … 127（仅限主模式）。
146 M212264EN-B
