Si vous utilisez le logiciel pour PC Insight pour régler la mesure ou
pour restaurer les paramètres d’usine, replacez toujours le potentiomètre
physique sur la position du milieu avant de commencer. Lorsque vous eectuez
un réglage avec Insight, la position du potentiomètre à ce stade est définie
comme étant le point ±0.
ATTENTION
Sélection de la sortie d'humidité par commutateur
DIP

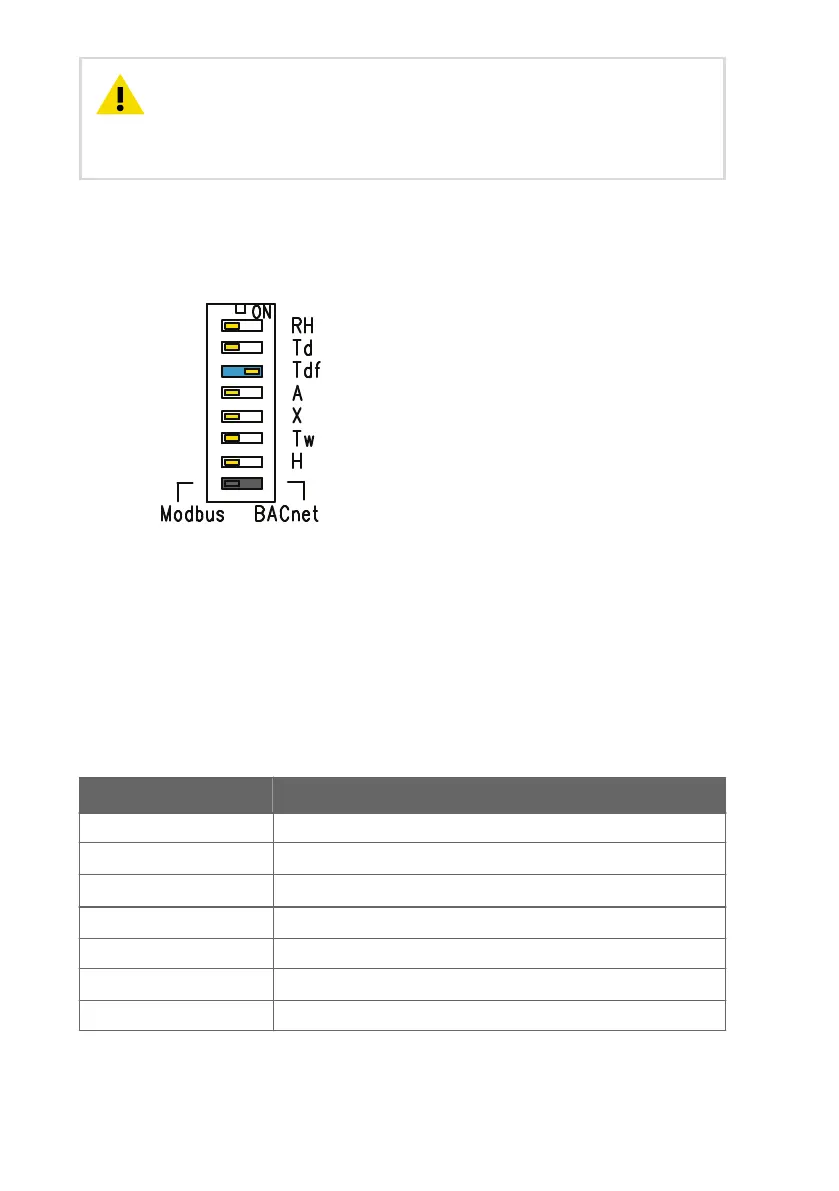

Figure 34 Exemple de commutateur DIP
HMD65 : Sortie T
df
sélectionnée
RH Humidité relative
Td Température du point de rosée
Tdf Température de point de rosée/de
gelée
A Humidité absolue
X Rapport de mélange
Tw Température au thermomètre
mouillé
H Enthalpie
Vous pouvez modifier le paramètre d’humidité dont la sortie est sur le canal HR du HMD65
avec les commutateurs DIP sur la carte de composants. Sélectionnez le paramètre de sortie du
transmetteur souhaité en faisant glisser le commutateur DIP du paramètre vers la droite (ON).
Dans l’exemple de la section Figure 34 (page 52), le paramètre de sortie sélectionné est la
température du point de rosée / point de gelée (T
df
). Laissez les autres commutateurs DIP en
position OFF (gauche).
Le paramètre sélectionné utilise la mise à l’échelle par défaut présentée dans Tableau 12
(page 52).
Tableau 12 Mise à l’échelle par défaut du paramètre du HMD65
Paramètre Mise à l’échelle par défaut pour la plage de sortie de 0 à 10 V
RH 0 … 100 % HR
T
d
-40 ... +80 °C (-40 à +176 °F)
T
df
-40 ... +80 °C (-40 à +176 °F)
A
0 à 300 g/m
3
(0 à 131,1 gr/ft
3
)
X 0 à 600 g/kg (0 à 4 200 gr/lb)
T
w
-40 ... +80 °C (-40 à +176 °F)
H -40 à 1 600 kJ/kg (-9,5 à +695,6 Btu/lb)
52 M212264EN-B
