Berühren Sie das Elektrodenkabel nicht, während es an das
System angeschlossen ist! Das Kabel steht unter Schweißspan-
nungspotential.
WARNUNG
1. Betriebszustandsanzeige
Die grüne Betriebszustandsanzeige leuchtet auf, wenn der Ein-/Ausschalter in ON
Stellung befindet und der richtige Netzstrom vorhanden ist.
2. Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch zurückse-
tzendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der Strom-
quelle leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des Geräts hin.
Wenn die Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der Schweißstromquelle
deaktiviert. Sobald sich das Gerät abkühlt, erlischt diese Anzeigeleuchte, und der
Übertemperaturzustand wird zurückgesetzt. Beachten Sie, dass der Netzschalter
eingeschaltet bleiben muss, damit der Lüfter weiterlaufen kann und das Gerät somit
ausreichend gekühlt wird. Schalten Sie bei Thermischer Überlast das Gerät niemals aus.
6. Minus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
5. Plus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.
VORSICHT
4. Aktueller Einstellknopf
Wenn sich der Knopf im Uhrzeigersinn dreht, wird der Schweißstrom größer und der Strom
gegen den Uhrzeigersinn wird kleiner.
3.2 Konfiguration des STICK (MMA) Schweißen
Bei alkalischer Elektrode, schließen Sie den Elektrodenhalter am Plus-Schweißanschluss,
das Werkstück Kabel am Minus-Schweißanschluss und auch bei Säure Elektroden muss der
Minus-Schweißanschluss genutzt werden. Fragen Sie bei Unklarheiten beim Elektroden-
hersteller nach. Der Schweißstrom fließt von der Stromquelle über Hochleistungs-
anschlüsse mit Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker
eingesteckt und festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
Wählen Sie mit der Auswahltaste für den Prozess den Modus STICK.
WARNUNG
Vergewissern Sie sich, dass die Netzversorgungsspannung
ausgeschaltet ist, bevor Sie die Werkstückklemme an das
Werkstück anschließen und die Elektrode in den Halter
stecken.
Entfernen Sie vor der Verwendung von Betriebsmitteln
sämtliches Verpackungsmaterial. Achten Sie darauf,
dass die Lüftungsöffnungen auf der Vorder- oder
Rückseite der Schweißstromquelle nicht abgedeckt sind.
Vorsicht
Vorsicht
Wackelkontakte an den Schweißanschluüssenkönnen
zu Überhitzungfuhren, so dass der Stecker in der
Bajonettfassung schmilzt.
Inbetriebnahme
Inbetriebnahme
3. Digitale Aktueller Anzeige (ARC 200G Ohne diese Funktion)
Die digitale Aktueller dient zur Anzeige der Ist-Aktueller der Schweißstromquelle.

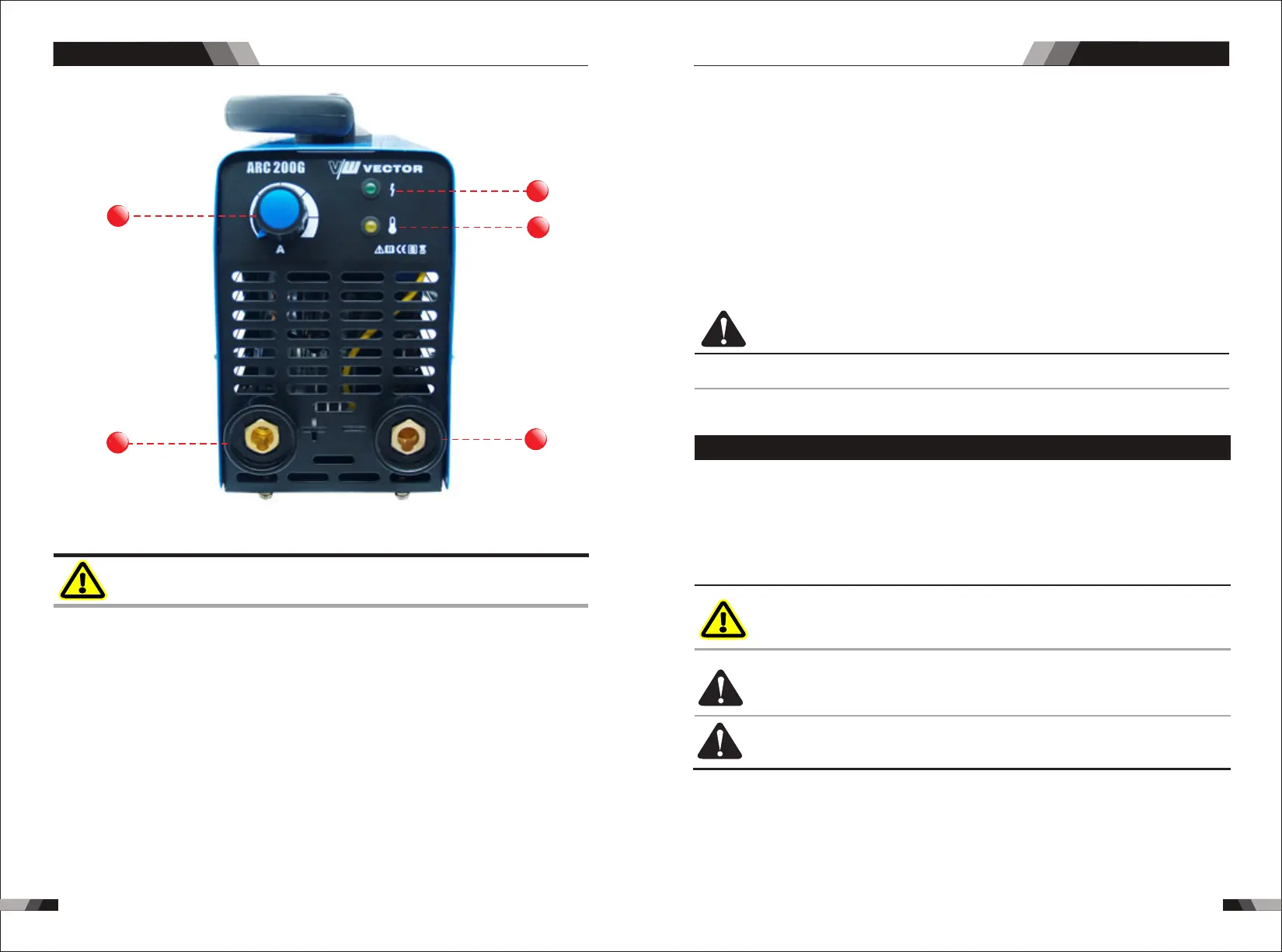

ARC SERIENAUSRÜSTUNG
ARC SERIENAUSRÜSTUNG
4
1
2
5
6
