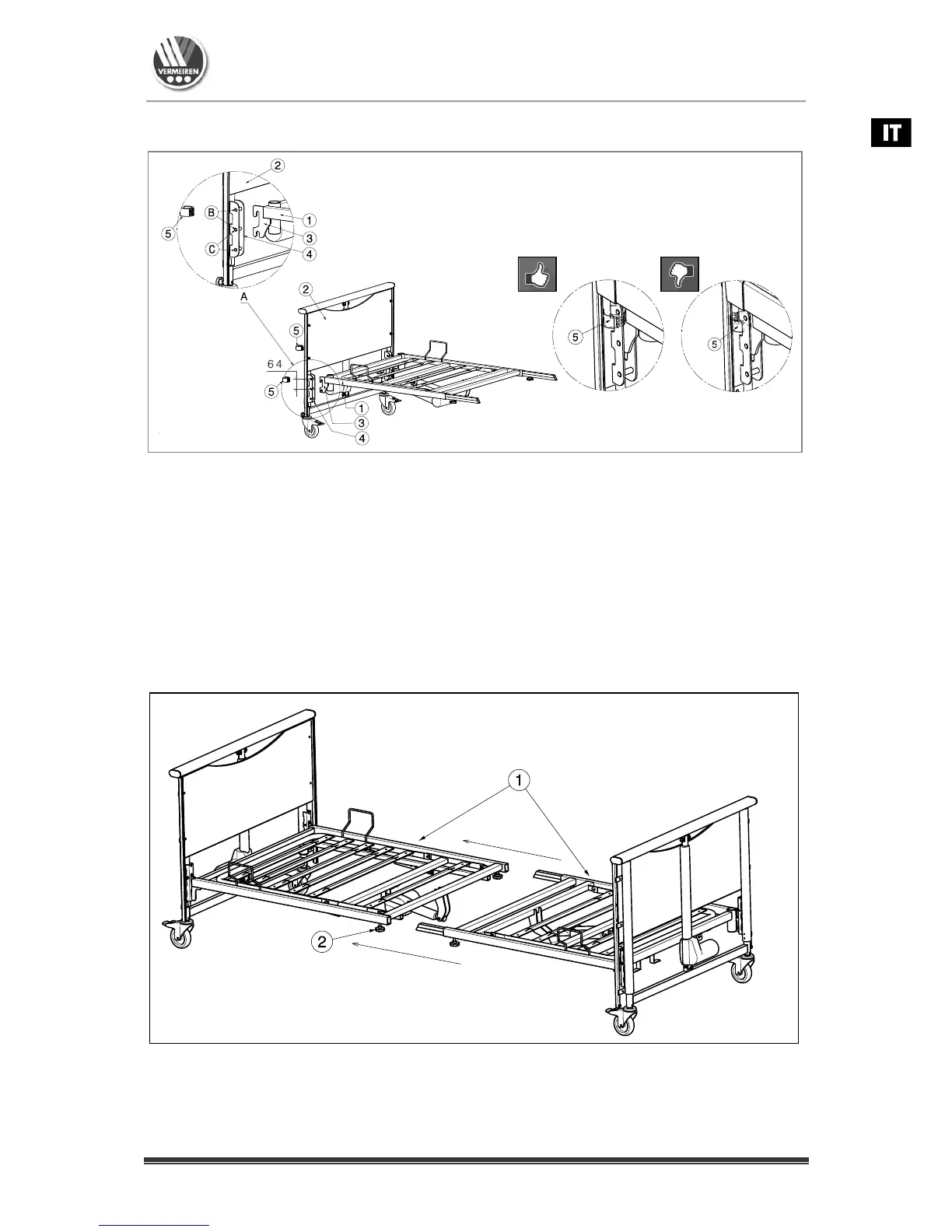

3.3.1 Testata / pediera
 Montare l'attacco della rete  nell'attacco della testiera .
 Fissare la rete
 con i ganci di blocco .
 Ripetere la procedura per la pediera. Controllare che la rete sia installata
correttamente.
N.B: Il poggiatesta della rete è dotato di fori per la staffa per il sollevamento e di un
cavo di alimentazione sospeso.
La rete può essere montata in 2 diverse posizioni (Ⓑ, Ⓒ): passo 64 mm (non per la Luna UL
2).
Proteggere i cavi elettrici del motore dai danni causati dallo schiacciamento.
3.3.2 Rete
 Allentare le viti di fissaggio , se necessario.
 Sollevare entrambe le reti
 e inserirle l'una dentro l'altra.
 Serrare quindi di nuovo le viti di fissaggio
 che connettono le reti.
Proteggere i cavi elettrici del motore dai danni causati dallo schiacciamento.
1 = Reti
2 = Viti di fissaggio
1 = Rete
2 = Testiera e pediera
3 = Attacco rete
4 = Attacco pannelli
5 = Gancio
