3.3.3 Sponde laterali di legno (Per la Luna 2, Luna Basic 2)
Regolare l'altezza del letto al centro. Con un'altezza troppo bassa non è possibile montare le
sponde laterali. Con un'altezza troppo elevata è necessario tirare le sponde laterali verso
l'alto.
1. Inserire il fermo  e la vite  (foro più basso  posizione più bassa della rete; foro
più alto
 posizione più alta della rete).
2. Allentare i dadi di bloccaggio , se necessario.
3.
Inserire i perni delle sponde  a destra e sinistra sulla rete in legno superiore.
Inserire i perni delle sponde
 a destra e sinistra sulla rete in legno inferiore .
4.
Far scorrere tutti i perni delle sponde  e le reti in legno  all'interno dell'apposita
guida di scorrimento
 dalla testata alla pediera. Portare la rete in legno superiore
verso l'alto finché la sponda laterale in legno non raggiunge la posizione corretta.
5.
Inserire i dadi di bloccaggio  e serrarli manualmente.
6.
Ripetere la procedura per l'altro lato.
Per rilasciare le sponde laterali in legno fare riferimento al paragrafo 2.6.

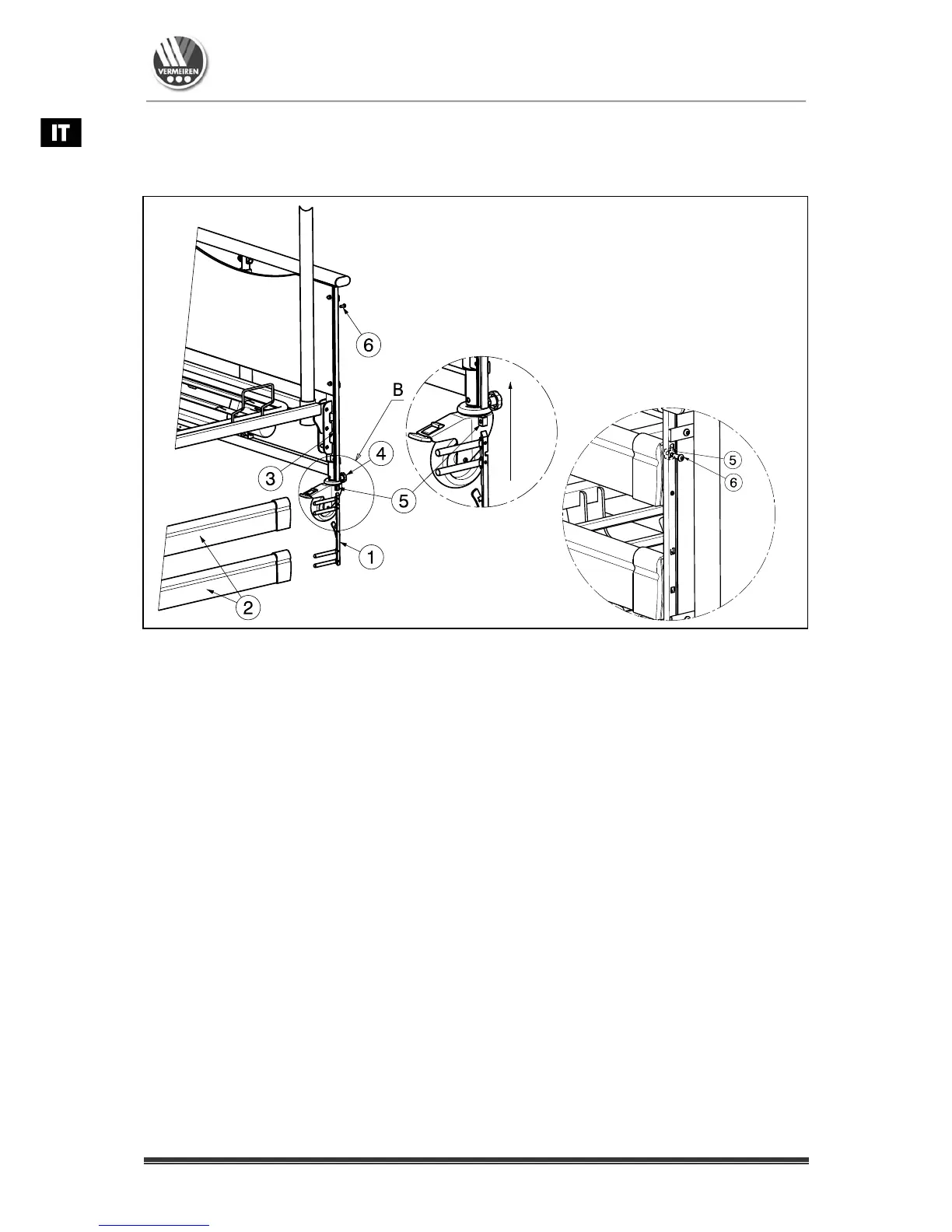

1 = Perni delle sponde
2 = Reti in legno (2 pezzi per ogni lato)
3 = Guida di scorrimento
4 = Dado di bloccaggio
5 = Fermo
6 = Vite
