• Conventional algorithm 2 (Konventioneller Algorithmus 2):
12 V-System: AUS wenn Vbatt < 11,8 V, EIN wenn Vbatt > 14,0 V
24 V-System: AUS wenn Vbatt < 23,6 V, EIN wenn Vbatt > 28,0 V
48 V-System: AUS wenn Vbatt < 47,4 V, EIN wenn Vbatt > 56,0 V
• Immer eingeschaltet:
Der Lastausgang ist immer eingeschaltet.
• User defined algorithm 1 (benutzerdefinierter Algorithmus 1):
AUS wenn Vbatt < Vlow, EIN wenn Vbatt > Vhigh.
• User defined algorithm 2 (benutzerdefinierter Algorithmus 2):
AUS wenn Vbatt < Vlow oder Vbatt > Vhigh und EIN wenn Vbatt zwischen Vlow und Vhigh.
• Automatic Energy Selector (Automatischer Energiewähler):
AUS, wenn Vbatt < Vlow. Und EIN, wenn Vbatt > Vhigh.
Bei Eintreffen der Bedingungen wird die Last für einen voreingestellten Zeitraum eingeschaltet.
Die Modi „always off“ (immer aus) und „always on“ (immer ein) reagieren sofort. Bei den anderen Modi gibt es eine Verzögerung
von 2 Minuten, bevor sich der Lastausgang ändert. Das hat den Zweck, dass das Solarladegerät nicht zu schnell reagiert, wenn
zum Beispiel die Batteriespannung durch einen Anlaufstrom kurzfristig unter den Schwellwert abfällt.
Die Einstellungen des Lastausgangs steuern auch den Algorithmus der Straßenbeleuchtung. Zusammen schützen beide die
Batterie vor zu starker Entladung. Die Einstellungen der Straßenbeleuchtung werden ignoriert, wenn die Batteriespannung unter
die Lastabschaltspannung fällt. Wenn die Batteriespannung auf die Spannung für den Wiederanschluss der Last ansteigt, wird
die Funktion zur Straßenbeleuchtung wieder aktiviert.

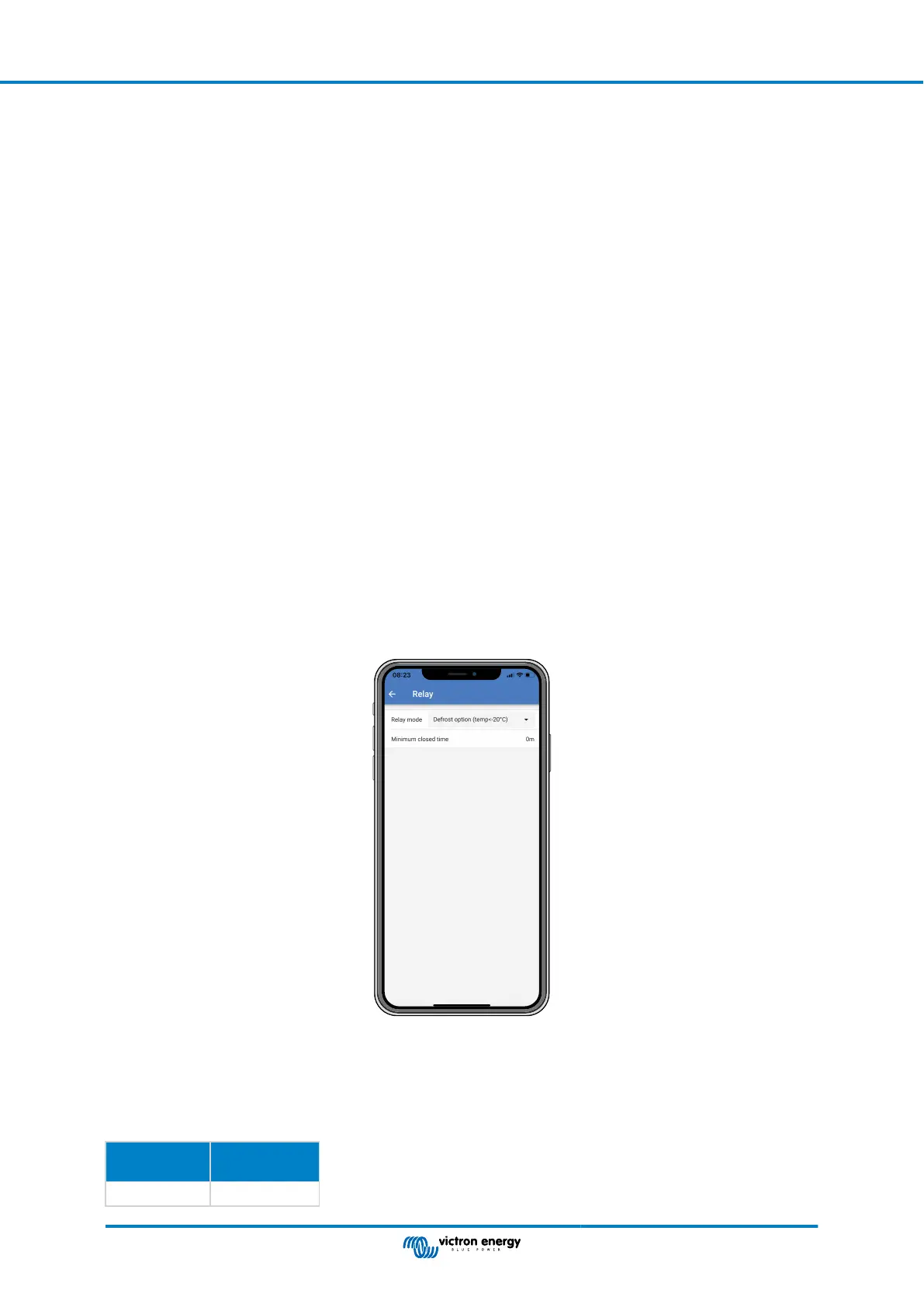

5.2.3. Einstellungen des programmierbaren Relais
Das programmierbare Relais kann für verschiedene Relais-Modi konfiguriert werden. In jedem Modus schaltet das Relais
unter anderen Bedingungen. Einige dieser Bedingungen sind vordefiniert, andere können benutzerdefiniert angepasst werden.
Zusätzlich zum Relais-Modus kann eine Mindestzeit zum Schließen des Relais eingestellt werden.
Das programmierbar Relais bietet drei Anschlussmöglichkeiten:
• NO (Normal offen - Schließer)
• C (Common - Mittelkontakt)
• NC (Normally Closed - Öffner)
Relais-Status Verbindung
zwischen
Eingeschaltet C und NO
Handbuch des MPPT-Solarladegeräts
Seite 25 Konfiguration und Einstellungen
