Relais-Status Verbindung
zwischen
Ausgeschaltet C und NC
Relay
C
NC
NO
Interner Betrieb des programmierbaren Relais
Relay Mode (Relais-
Modus)
Beschreibung und Hinweise
Relay always off (Relais
immer aus)
Mit dieser Option wird das Relais ausgeschaltet. Sie deaktiviert die anderen Relais-Optionen.
Verwenden Sie diese Option, wenn Sie die Relais-Funktion nicht verwenden möchten.
Panel voltage high
(Hohe Spannung am
Solarmodul)
Mit dieser Option wird das Relais eingeschaltet, wenn die Spannung der Solarmodule zu hoch
ist.
Einstellungen für „Panel voltage high“ (Zu hohe Spannung am Solarmodul): „Panel high
voltage“ (Zu hohe Spannung des Solarmoduls) (Benutzerdefinierte Spannung) „Clear
panel High voltage“ (Zu hohe Spannung am Solarmodul zurücksetzen) (Benutzerdefinierte
Spannung) Mit dieser Option wird das Relais eingeschaltet, wenn die Spannung des
Solarmoduls über die gewählte Einstellung „Panel high voltage“ ansteigt, und ausgeschaltet,
wenn die Spannung des Solarmoduls unter die gewählte Einstellung „Clear panel high
voltage“ fällt. Sie müssen natürlich sicherstellen, dass die Einstellung für „Panel high voltage“
höher ist, als die für „Clear panel high voltage“. Diese Einstellungen dürfen nie die für Ihr
MPPT-Ladegerät zulässige maximale Nennspannung überschreiten.
High temperature
(Dimming) [Zu hohe
Temperatur – Dimmung)]
Mit dieser Option wird das Relais eingeschaltet, wenn der Ausgangsstrom des Ladegeräts
aufgrund zu hoher Temperaturen reduziert wird. Über diese Option können Sie z. B. einen
externen Lüfter schalten.
Battery voltage
Low (Zu schwache
Batteriespannung)
Mit dieser Option wird das Relais eingeschaltet, wenn die Batteriespannung zu schwach wird.
Das ist die Standardeinstellung, wenn die Relais-Funktion aktiv ist.
Einstellungen für „Battery voltage Low“ (Zu schwache Batteriespannung): „Battery low-
voltage relay“ (Unterspannungsrelais der Batterie) (Die Standardeinstellungen hierfür sind
10,00 V) (Es wird von einer 12 V-Batterie ausgegangen) Relais für „Battery low-voltage“
zurücksetzen. (Die Standardeinstellungen hierfür sind 10,50 V) Diese Einstellung kann vom
Benutzer definiert werden. Sie schaltet das Relais ein, wenn die Batteriespannung unter
den eingestellten Wert für „Battery low-voltage“ abfällt. Das Relais wird ausgeschaltet, wenn
die Batteriespannung wieder über den eingestellten Wert für „Clear battery low-voltage“
steigt. Sie müssen dabei natürlich darauf achten, dass der eingestellte Wert für “Battery low-
voltage relay” niedriger ist, als der eingestellte Wert für “Clear battery low-voltage relay”. Eine
Anwendungsmöglichkeit für diese Funktion ist zum Beispiel das automatische Trennen einer
Last, um eine Tiefenentladung der Batterie zu vermeiden.
Zellenausgleich aktiv Mit dieser Option wird das Relais eingeschaltet, wenn der manuelle Zellenausgleich aktiv ist.
Error state (Fehler) Mit dieser Option wird das Relais bei einem Fehler eingeschaltet.
Abtauoption (Temperatur
< -20 °C)
Mit dieser Option wird das Relais eingeschaltet, wenn die Temperatur des Ladegeräts unter
-20 Grad Celsius fällt.
Battery voltage high (Zu
hohe Batteriespannung)
Mit dieser Option wird das Relais eingeschaltet, wenn die Batteriespannung zu hoch ist.
Einstellungen für „Battery voltage High“ (Zu hohe Batteriespannung): „Battery high-voltage
relay“ (Hochspannungsrelais der Batterie) (Die Standardeinstellungen hierfür sind 16,50 V)
(Es wird von einer 12 V-Batterie ausgegangen) Relais für „Battery high-voltage“ zurücksetzen.
(Die Standardeinstellungen hierfür sind 16,50 V) Diese Einstellung kann vom Benutzer
definiert werden. Sie schaltet das Relais ein, wenn die Batteriespannung den eingestellten
Wert für „Battery high-voltage“ überschreitet. Das Relais wird ausgeschaltet, wenn die
Batteriespannung wieder unter den eingestellten Wert für „Clear battery high-voltage relay“
abfällt. Sie müssen dabei natürlich darauf achten, dass der eingestellte Wert für “Battery
high-voltage relay” höher ist, als der eingestellte Wert für “Clear battery high-voltage relay”.
Eine Anwendungsmöglichkeit für diese Funktion ist zum Beispiel das Trennen einer Last, um
sie vor einer Überspannung zu schützen.

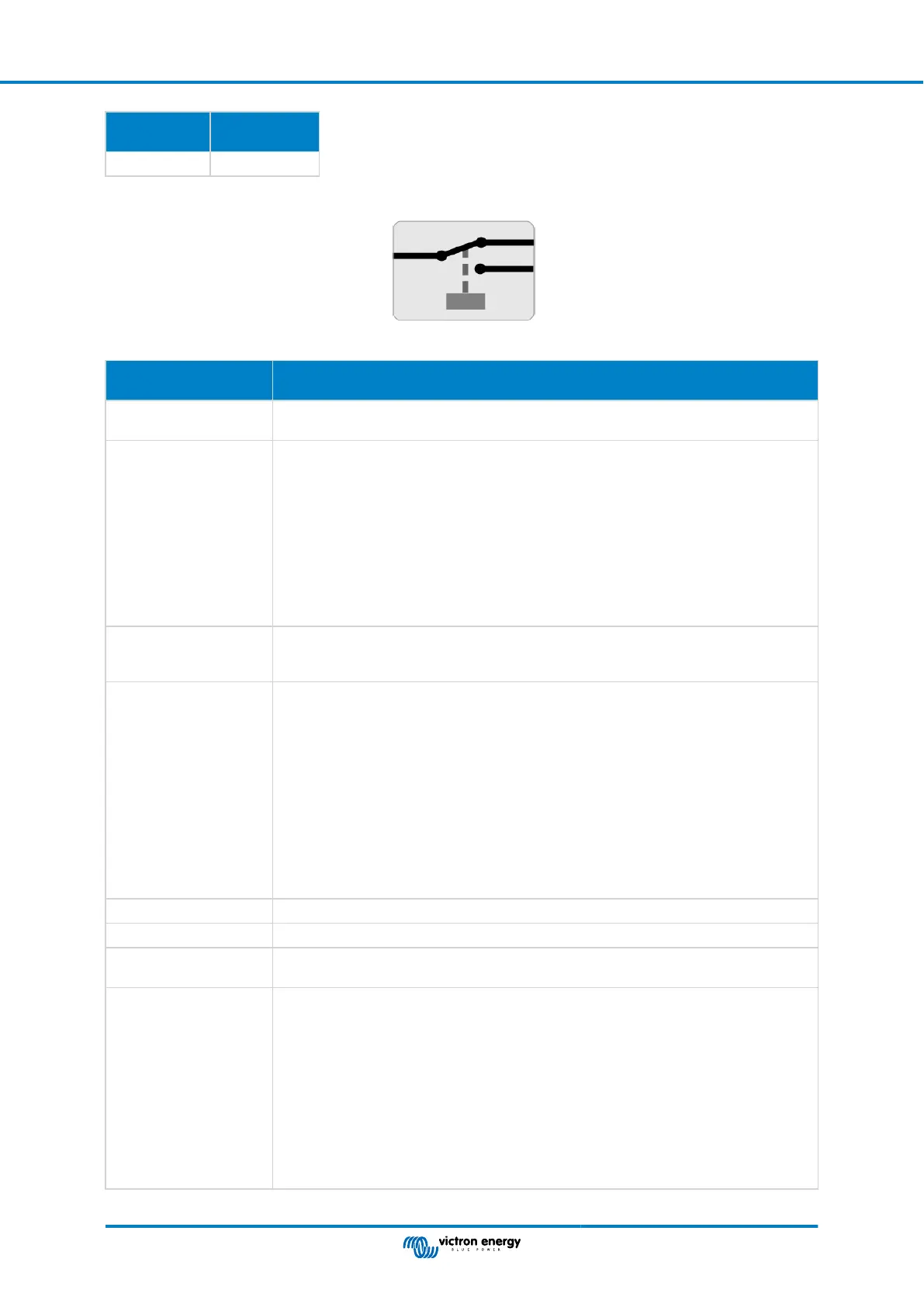

Handbuch des MPPT-Solarladegeräts
Seite 26 Konfiguration und Einstellungen
