REGULAR LA PROFUNDIDAD DEL FRESADO
• Elevar el pomo “W” (Figs. 15-18) hasta su posición límite su-
perior, girándolo en sentido anti-horario.
• Comprobar que la varilla de blocaje “J” (Fig. 15) está en posi-
ción horizontal, (avance de profundidad desconectado).
• Aflojar el pomo “K” (Fig. 16); desplazar la máquina hacia aba-
jo, empujando suavemente con la mano sobre el motor, hasta
que la fresa toque justo el canto de la puerta y retenerla en esta
posición fijando el pomo “K” (Fig. 16).
• Colocar el frontal de la cerradura (Fig. 17), tocando la par-
te inferior del soporte del motor; desplazar y fijar el tope de
profundidad “S3” (Fig. 16 y 17), aprisionando el frontal de la
cerradura.
• Aflojar el pomo “K” (Figs. 15-17), para que la máquina ascien-
da a su posición inicial.
FRESAR EL ENCAJE
• Comprobar que la varilla de blocaje “J” (Fig. 15) está en posi-
ción horizontal, (avance de profundidad desconectado).
• Conectar la máquina a la red eléctrica, poner en marcha el
motor, presionando la palanca “Y” (Fig. 18) y enclavando el se-
guro de “Z” (Fig. 18).
• Girar el pomo “W” (Figs. 17 y 18) hasta que el soporte del
motor toque el tope de profundidad “S3” (Fig.18). Al alcanzar la
herramienta la profundidad de corte prevista para el frontal de
la cerradura, accionar la manivela de avance del carro “A” (Figs.
15 y 18) con suavidad, hasta alcanzar cada uno de los dos topes
“S1” (Fig. 15 y 18), situados en cada final de la carrera del carro,
en un movimiento de vaivén.
Si el encaje a realizar es mayor de 2 mm, es aconsejable efec-
tuarlo en dos o más pasadas sucesivas, actuando repetidamente
sobre el pomo “W”.
• Restituir el pomo “W” (Fig. 18) y el tope de profundidad “S3”
(Fig. 16) a su posición inicial al terminar el fresado.

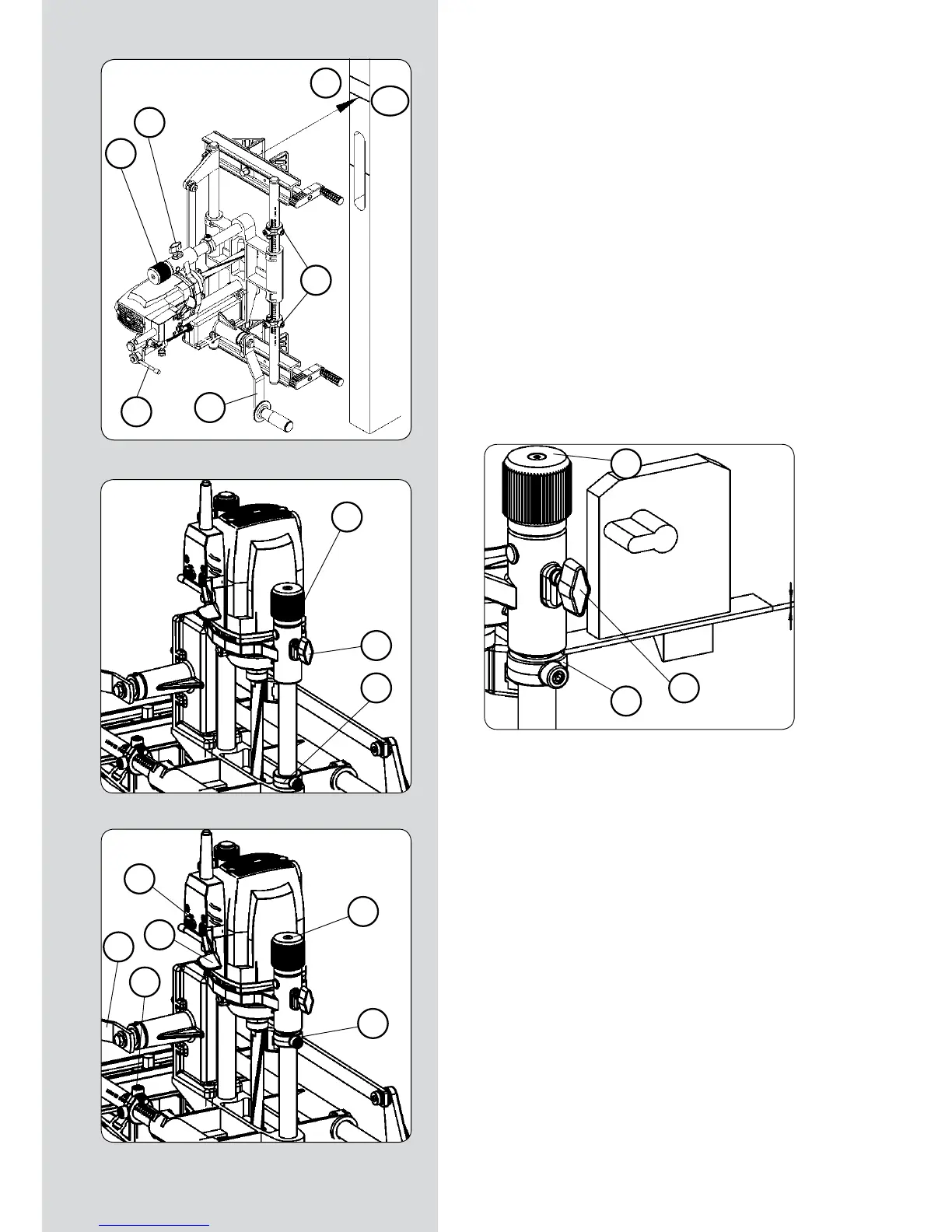

(Figura 15)
