12.1 ФРЕЗЕРОВАНИЕ ПОСАДОЧНОГО МЕСТА
ПРИ ДЛИНЕ ПЕРЕДНЕЙ ПЛАНКИ "Nt" до 170 мм
Убедитесь в том, что инструмент
отключен от внешнего источника
питания.
ЗАМЕНА ФРЕЗЫ
• Измерьте ширину “N1” (рис. 11) передней планки замка и
установите фрезу требуемого размера, следуя инструкциям,
изложенным в п. 6 данного руководства.
ИЗМЕРЕНИЯ, РАЗМЕТКА И УСТАНОВКА FC116U НА
ДВЕРИ
• Измерьте расстояние между корпусом замка и каждым из
двух краев передней планки, что даст Вам соответственно
размеры “N2” и “N3” (рис. 11).
• Если размеры “N2” и “N3” (рис. 11) одинаковы: Удерживая
инструмент напротив двери, совместите край поперечины
“V” (рис. 12) с отметкой “rs” (рис. 12). Таким образом, центр
паза под тело замка и посадочного места передней планки
совпадут.
• Если размеры “N2” и “N3” (рис. 11) не совпадают,
определите разность между полученными значениями, “N2”-
”N3”=X мм (рис.11) и нанесите новую отметку “rs1” (рис. 13 и
12), при этом смещение на величину X мм осуществляется в
сторону большего из “N2” и “N3” значения. Затем, удерживая
инструмент напротив двери, совместите край поперечины
“V” (рис. 12) с новой отметкой “rs1” (рис. 12), таким образом
центр паза совпадет с центром передней пластины замка.
НАСТРОЙКА ДЛИНЫ ФРЕЗЕРОВАНИЯ
• Измерьте длину передней планки замка “NT” (рис. 11)
и установите стопоры “S1” (рис. 12 и 14) в положение,
соответствующее размеру NT, используя шкалу на
направляющей “S” (рис. 14).
• Установите и зафиксируйте положение стержня стопора
“S2” (рис. 14) в соответствии с диаметром установленной
фрезы (рис. 14).
• Настройте длину фрезерования в соответствии с размером
“NT” (рис. 11) или чуть более, как описано в разделе 9 (рис.
6) данной инструкции.

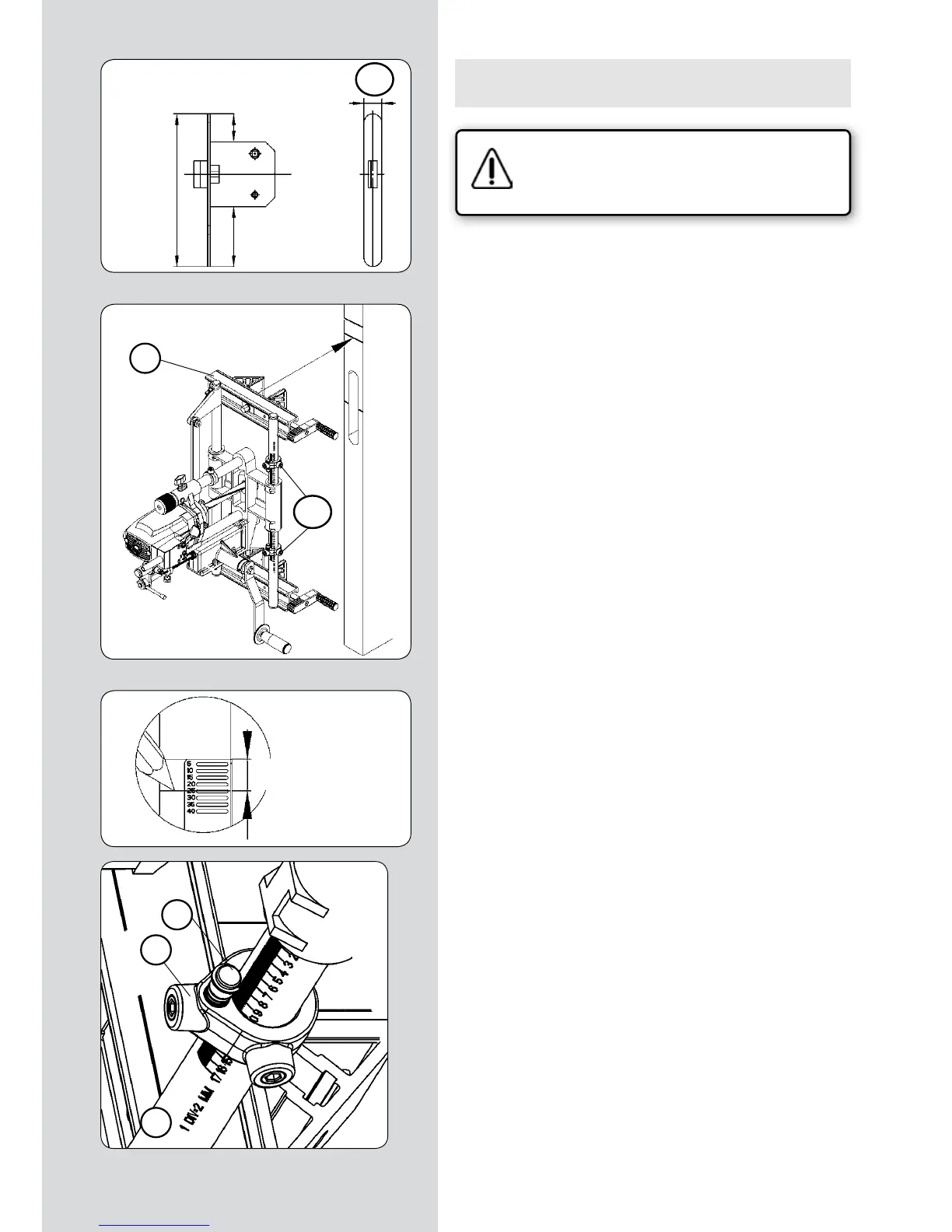

(рисунок 11)
N1
N2-N3= X mm
(рисунок 12)
(рисунок 13)
(рисунок 14)
N2-N3= X mm
S1
V
S2
S1
S
"rs"
"rs1"
"rs"
"rs1"
"N3"
"Nt"
"N2"
