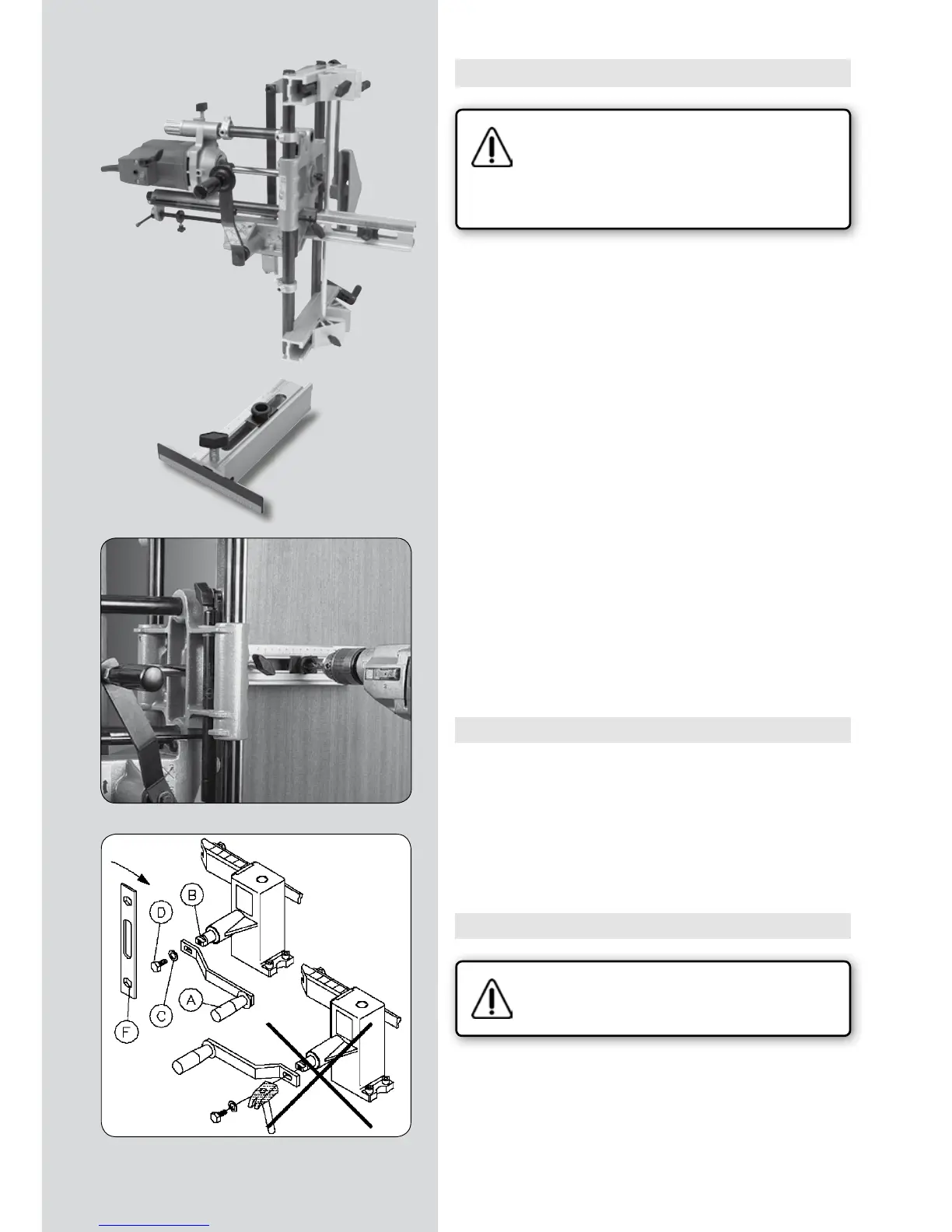

94 - FC116U / Инструкция по эксплуатации
3. ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Убедитесь, что лицо, обслуживающее
данный инструмент, перед началом работы
внимательно изучил ИНСТРУКЦИЮ ПО
ЭКСПЛУАТАЦИИ И ИНСТРУКЦИЮ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ и понял изложенное в них.
Перед подключением инструмента к сети убедитесь, что
напряжение источника питания соответствует техническим
характеристикам, указанным на шильдике инструмента.
Перед заменой режущего инструмента или выполнением
любой другой операции в непосредственной близости от
режущего инструмента отключите инструмент от источника
питания.
При работе с инструментом используйте средства защиты
органов зрения.
• Не запускайте демонтированный двигатель.
Проверьте кабель электропитания, убедитесь в его
целостности и том, что он не перекручен.
Для пуска инструмента всегда используйте основной
выключатель.
Для перемещения фрезера в процессе фрезерования
пользуйтесь только приводной рукояткой. Никогда не
перемещайте инструмент вручную или сторонним инструментом.
Убедитесь в полной остановке двигателя перед
извлечением фрезы из готового паза.
Используйте только оригинальные фрезы, надежно
закрепленные на несущей оси.
Никогда не используйте поврежденные или затупившиеся
фрезы. Используйте только оригинальные запчасти и
комплектующие VIRUTEX.
4. СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ
Стандартная комплектация включает:
• Фрезер FC116U
• Приспособление для сверления UT16I
• Сервисные ключи и шаблон
• Штанга ограничительная 4-х секционная и стопор.
• Накладки защитные на лапки фиксаторов, 4 шт.
• Фреза, ø16 мм.
• Инструкция по эксплуатации и прочая документация.
5. УСТАНОВКА ПРИВОДНОЙ РУКОЯТКИ
Убедитесь в том, что инструмент
отключен от внешнего источника питания.
• Совместите прямоугольный паз рукоятки “A” с посадочным
местом оси “B” и установите рукоятку. Установите шайбу “C”
и винт “D”, (см. рис. 1). Для закрепления рукоятки затяните
винт “D” при помощи ключа “F”.
НЕ ПРИЛАГАЙТЕ УДАРНОЙ НАГРУЗКИ ДЛЯ УСТАНОВКИ
РУКОЯТКИ “A” В ЕЕ ПОСАДОЧНОЕ МЕСТО.
Fig. 1
(рисунок 1)
