8 - FC116U / Manual de instrucciones
FRESAR EL ENCAJE DE LA CAJA
• Sujetar la máquina sobre la puerta, alineando la arista su-
perior del travesaño “V” (Fig. 10), con el trazo de referencia
superior “rs” (Fig. 10) y fije firmemente las mordazas con las
manivelas “K” (Fig. 10).
• Comprobar que la manivela de avance “A” (Fig. 10), pueda
girar libremente en todo su recorrido.
• Girar la varilla blocaje “J” (Fig. 10) a la posición vertical, para
engranar el mecanismo de avance de profundidad del fresado.
• Conectar la máquina a la red eléctrica, poner en marcha el
motor, presionando la palanca “Y” (Fig. 10) y enclavando el se-
guro “Z” (Fig. 10).
• Girar repetidamente la manivela de avance “A” (Fig. 10), con
lo que obtendrá un avance sincronizado de la herramienta, lon-
gitudinal y en profundidad, hasta el final del recorrido fijado
en el apartado 10.
• Detener la máquina, accionando la palanca “Y” (Fig. 10).
Desconecte la fresadora de la red eléctrica.
• Girar la varilla blocaje “J” (Fig. 10) a la posición horizontal, con
lo que queda liberado el mecanismo de avance de la herramien-
ta y el motor retrocede hasta el final de recorrido.

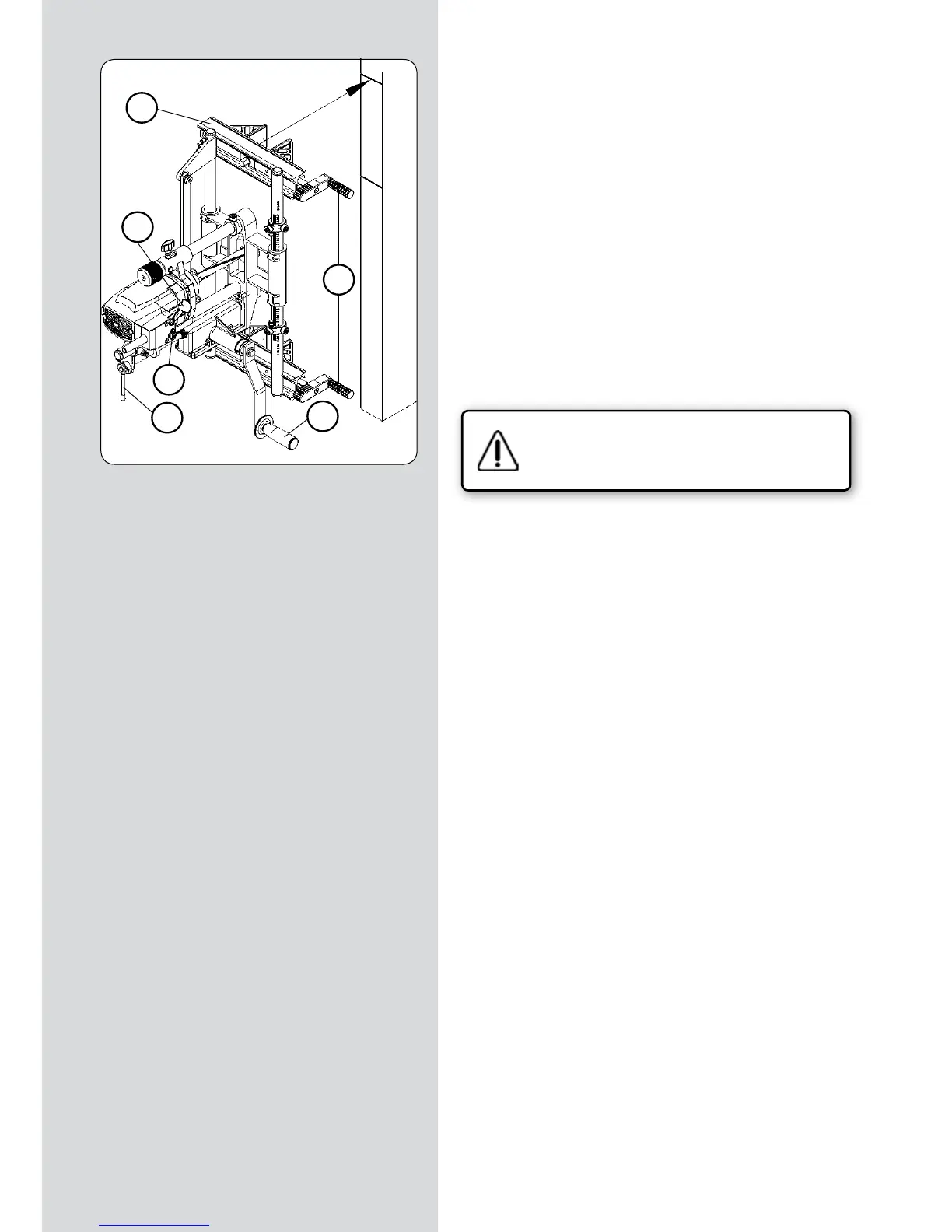

(Figura 10)
V
Y
K
J
Z
A
"rs"
"c"
