Virutex FC116U - 9 Установка Длины Фрезерования; 10 Установка Глубины Фрезерования

96 - FC116U / Инструкция по эксплуатации

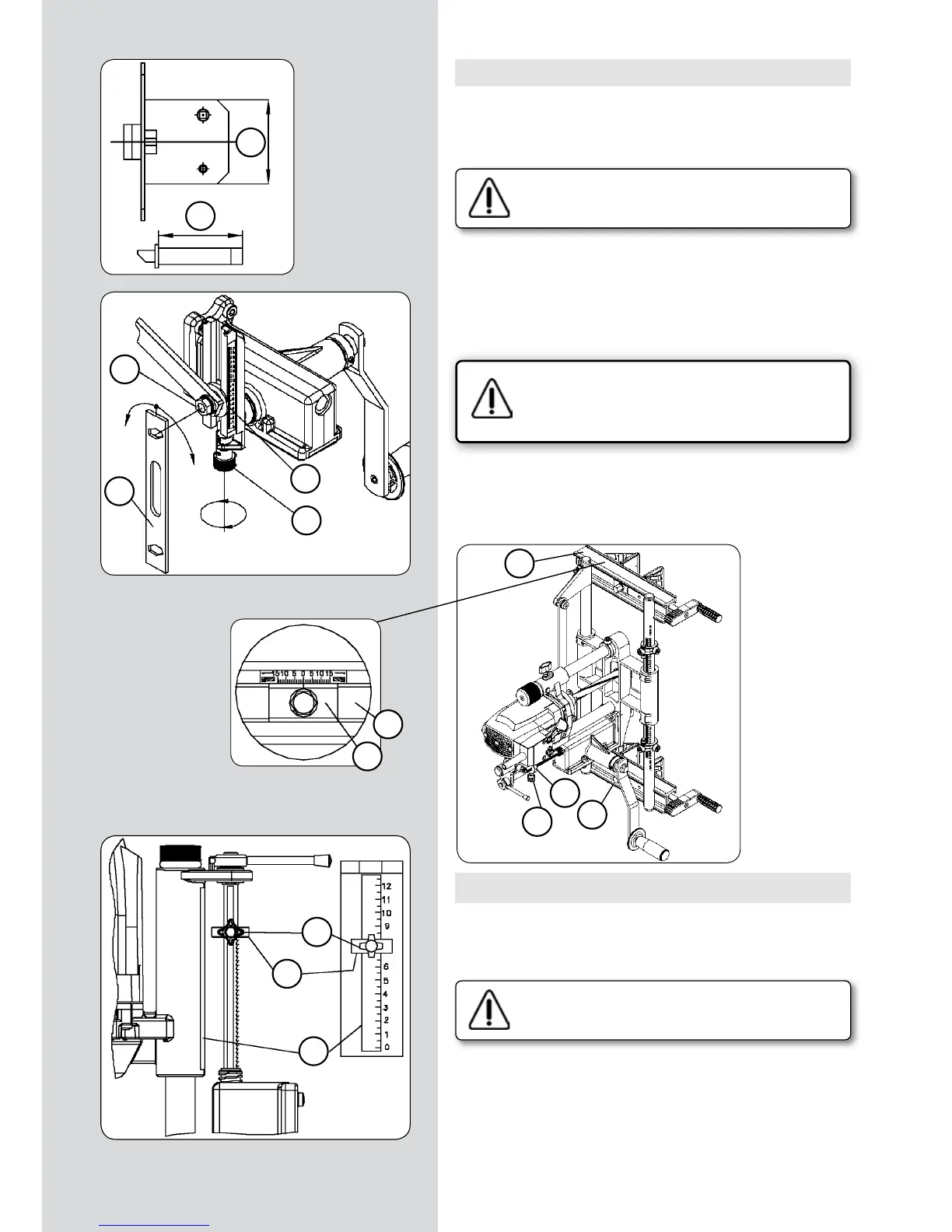

9. УСТАНОВКА ДЛИНЫ ФРЕЗЕРОВАНИЯ
• Измерьте корпус замка в его самом длинном месте “H”, включая
любую его выпуклость (рис. 5). При определении наибольшего
размера по длине НЕ ИЗМЕРЯЙТЕ переднюю планку замка.
Убедитесь в том, что инструмент
отключен от внешнего источника питания.
• Для настройки инструмента на заданную длину фрезерования
“H” отпустите гайку “P” (рис. 6) при помощи ключа “F” и вращайте
регулировочную рукоятку “R” до тех пор, пока индикатор длины
“S” не дойдет до требуемого значения “H”. Зафиксируйте
систему в выбранном положении при помощи гайки “P”.
Убедитесь в том, что гайка "P" затянута
(рис. 6); если нет, это может повредить
механизм установки длины фрезерования.
Центровка фрезы относительно толщины дверного полотна
происходит автоматически, если индикатор на пластине
“J” (рис. 7) в положении “0”, относительно направляющих
механизма фиксации “V” (рис. 7).
10. УСТАНОВКА ГЛУБИНЫ ФРЕЗЕРОВАНИЯ
• Измерьте глубину замка “T” (рис. 5), включая любую его
выпуклость, толщину передней планки замка, а также
необходимый технологический припуск.
Убедитесь в том, что инструмент
отключен от внешнего источника питания.
• Глубина фрезерования устанавливается по шкале “U”
(рис. 8), с ценой деления 1 мм. Для установки глубины
фрезерования ослабьте фиксатор “W” ограничителя “A” и
переместите кольцо таким образом, чтобы его нижний срез
соответствовал требуемой глубине фрезерования. Затяните
фиксатор “W”.
(рисунок 6)
(рисунок 8)
(рисунок 5)
T
H
F
R
P
S
W
A
U
(рисунок 7)
J
V
V
V
A
W
