FC116U / Инструкция по эксплуатации - 105

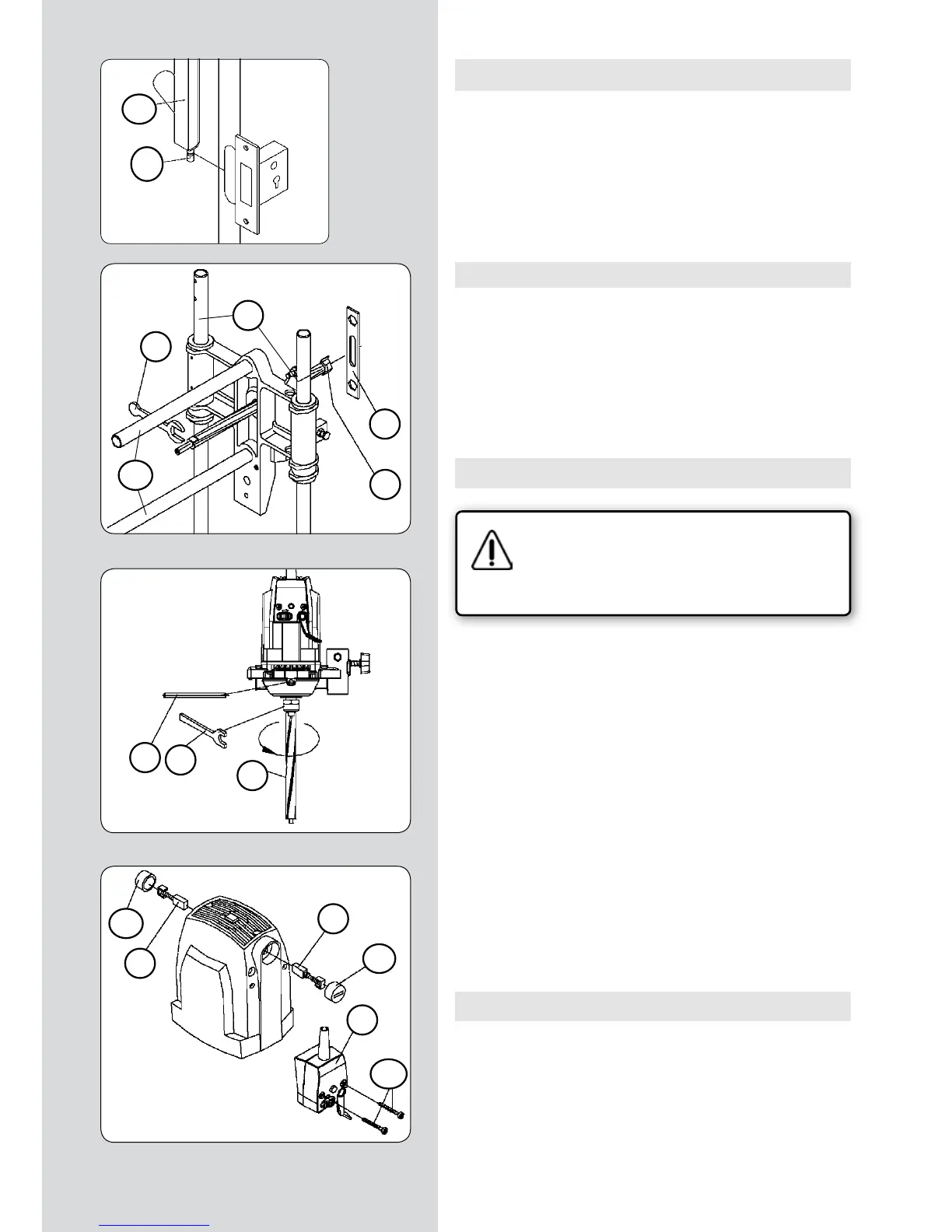

17. ПРИСПОСОБЛЕНИЕ ДЛЯ ПЫЛЕУДАЛЕНИЯ
• Фрезер FC116U комплектуется патрубком пылеудаления
“D2” (рис. 24) который, будучи установленный на стержень
“D1” (рис. 24), позволяет присоединить профессиональные
пылеудаляющие аппараты Virutex AS182K, AS282K, AS382L
и ASC482U или аппараты сторонних производителей для
сбора стружки в процессе фрезерования.
18. ЗАМЕНА НЕСУЩЕЙ ОСИ
Для замены несущей оси “M” (рис. 26), удалите фрезу
“G” (рис. 25), в соответствии с указаниями п. 6. Вставьте
стопорный штифт “L” (рис. 26) в центральное отверстие
корпуса до блокировки шпинделя и отверните несущую ось
“M” при помощи ключа “E”.
19. ЗАМЕНА УГОЛЬНЫХ ЩЕТОК
Перед выполнением любых
настроечных операций убедитесь в том,
что инструмент отключен от внешнего
источника питания.
• Щетки подлежат замене при их остаточной длине 5 мм. Для
замены щеток демонтируйте пускатель “F1” (рис. 27), отвернув
винты “G1”. Удалите заглушки гнезда щеткодержателя
“H1”, удерживающие щетки “I1” и замените их на новые
оригинальные от компании VIRUTEX, убедившись, что они
свободно перемещаются в щеткодержателе. Соберите
инструмент в обратном порядке. При монтаже пускателя
“F1” убедитесь, что провода правильно расположены
внутри. После замены щеток рекомендуется оставить
фрезер работающим в холостом режиме на несколько минут.
При замене щеток ОБЯЗАТЕЛЬНО проверьте состояние
коллектора ротора. При обнаружении износа, деформации
или следов повышенного искрения необходимо обратиться
в службу технической поддержки VIRUTEX для проведения
ремонта.
20. ЧИСТКА И СМАЗКА
• Перед началом работы смажьте направляющие “Gp” (рис.
25) и “Gt” (рис. 25), слегка смоченной в масле тряпкой для
уменьшения нагрузок при комбинации движений.
После использования очень важно тщательно очистить
инструмент сухой воздушной струей. Всегда держите
силовой кабель в исправном состоянии.
(рисунок 25)
(рисунок 24)
(рисунок 26)
(рисунок 27)
E
D2
D1
F
G
L
E
M
Gt
Gp
F1
G1
H1
I1
I1
H1
