11. ФРЕЗЕРОВАНИЕ ПОСАДОЧНОГО МЕСТА ЗАМКА
• Установите дверное полотно вертикально и надежно его
зафиксируйте. Если дверное полотно уже установлено
на петли установите под нее клинья чтобы исключить ее
движение.
ИЗМЕРЕНИЕ И НАНЕСЕНИЕ РАЗМЕТКИ
• Приложите замок к дверному полотну таким образом,
чтобы линия ручки находилась на желаемом расстоянии от
уровня пола “H0” (рис. 9) и нанесите отметку “0” (рис. 9) на
торце и лицевой поверхности дверного полотна.
• Измерьте расстояние “H2” (рис. 9) между центральной
линией замка и центром отверстия под ручку.
• Отметьте центр “c” замка на торцевой поверхности
дверного полотна при помощи шаблона “Pt” (рис. 9),
который входит в комплект поставки.
Шаблон имеет ряды отверстий с шагом 5 мм. Наложите
шаблон на торец дверного полотна таким образом,
чтобы отметка “0” (рис. 9) была видна в отверстии,
соответствующем ранее измеренному значению “H2” (рис.
9), в данном случае 20 мм. Нанесите отметку “c” (рис. 9) по
нижней грани шаблона.
• Нанесите верхнюю линию разметки “rs” (рис. 9),
которая соответствует месту крепления инструмента на
дверном полотне.
Чтобы это сделать, наложите шаблон “Pt” (рис. 9) нижней
гранью в соответствии с отметкой “c” (рис. 9) и отметьте точку
“rs” (рис. 9) по верхнему срезу шаблона.

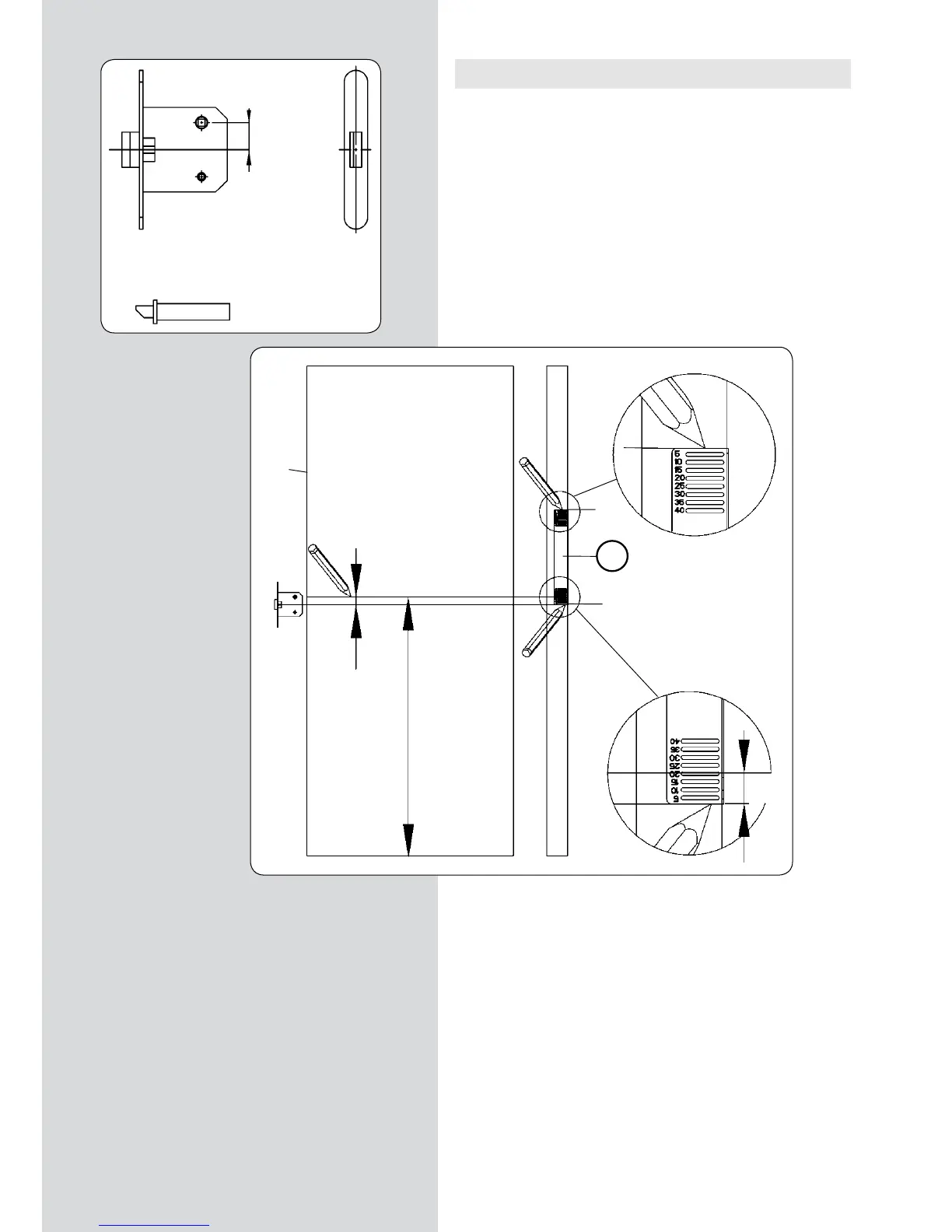

(рисунок 9)
