102 - FC116U / Инструкция по эксплуатации
ФРЕЗЕРОВАНИЕ ПОСАДОЧНОГО МЕСТА
• Убедитесь в том, что рычаг “J” (рис. 15.2) находится
в горизонтальном положении (механизм подачи по
глубине не работает).
Фрезерование верхней части посадочного места:
• Вручную поверните фрезу до тех пор, пока она не
займет вертикальное положение (рис. 16.2).
• Поверните рукоятку “A” (рис. 15.2) по часовой стрелке
(+) до контакта основания с верхним ограничителем
“S1” (рис. 15.2). Убедитесь в том, что фрезер остался в
выбранном положении.
• Ослабьте фиксаторы инструмента на двери и
передвиньте фрезер вверх, до совмещения верхней
режущей кромки фрезы с верхней риской передней
планки замка (рис. 16.2) и закрепите фрезер на двери
в выбранном положении.
• Подключите фрезер к электросети, при помощи
флажкового рычага “Y” (рис. 18.2) и фиксатора “Z” (рис.
18.2) включите двигатель.
• Поворачивайте рукоятку “W” (рис. 18.2) до тех пор,
пока основание двигателя не коснется ограничителя
“S3” (рис. 18.2). При достижении заданной глубины
фрезерования, вращая рукоятку “A” (рис. 15.2 и 18.2)
отфрезеруйте паз до нижнего ограничителя “S1” (рис.
15.2).
Если глубина фрезерования более 2 мм рекомендуется
выполнять фрезерование в два и более прохода,
регулируя глубину погружения рукояткой “W”.
Фрезерование нижней части посадочного места:
• Вручную поверните фрезу до тех пор, пока она не
займет вертикальное положение (рис. 16.2).
• Поверните рукоятку “A” (рис. 15.2) против часовой
стрелки (-) до контакта основания с нижним
ограничителем “S1” (рис. 15.2). Убедитесь в том, что
фрезер остался в выбранном положении.
• Ослабьте фиксаторы инструмента на двери и
передвиньте фрезер вниз, до совмещения нижней
режущей кромки фрезы с нижней риской передней
планки замка (рис. 16.2) и закрепите фрезер на двери
в выбранном положении.
• Подключите фрезер к электросети, при помощи
флажкового рычага “Y” (рис. 18.2) и фиксатора “Z” (рис.
18.2) включите двигатель.
• Поворачивайте рукоятку “W” (рис. 18.2) до тех пор,
пока основание двигателя не коснется ограничителя
“S3” (рис. 18.2). При достижении заданной глубины
фрезерования, вращая рукоятку “A” (рис. 15.2 и 18.2)
отфрезеруйте паз до верхнего ограничителя “S1” (рис.
15.2).
Если глубина фрезерования более 2 мм рекомендуется
выполнять фрезерование в два и более прохода,
регулируя глубину погружения рукояткой “W”.
• По завершению фрезерования верните рукоятку “W”
(рис. 18) и ограничитель “S3” (рис. 16.2) в исходные
положения.

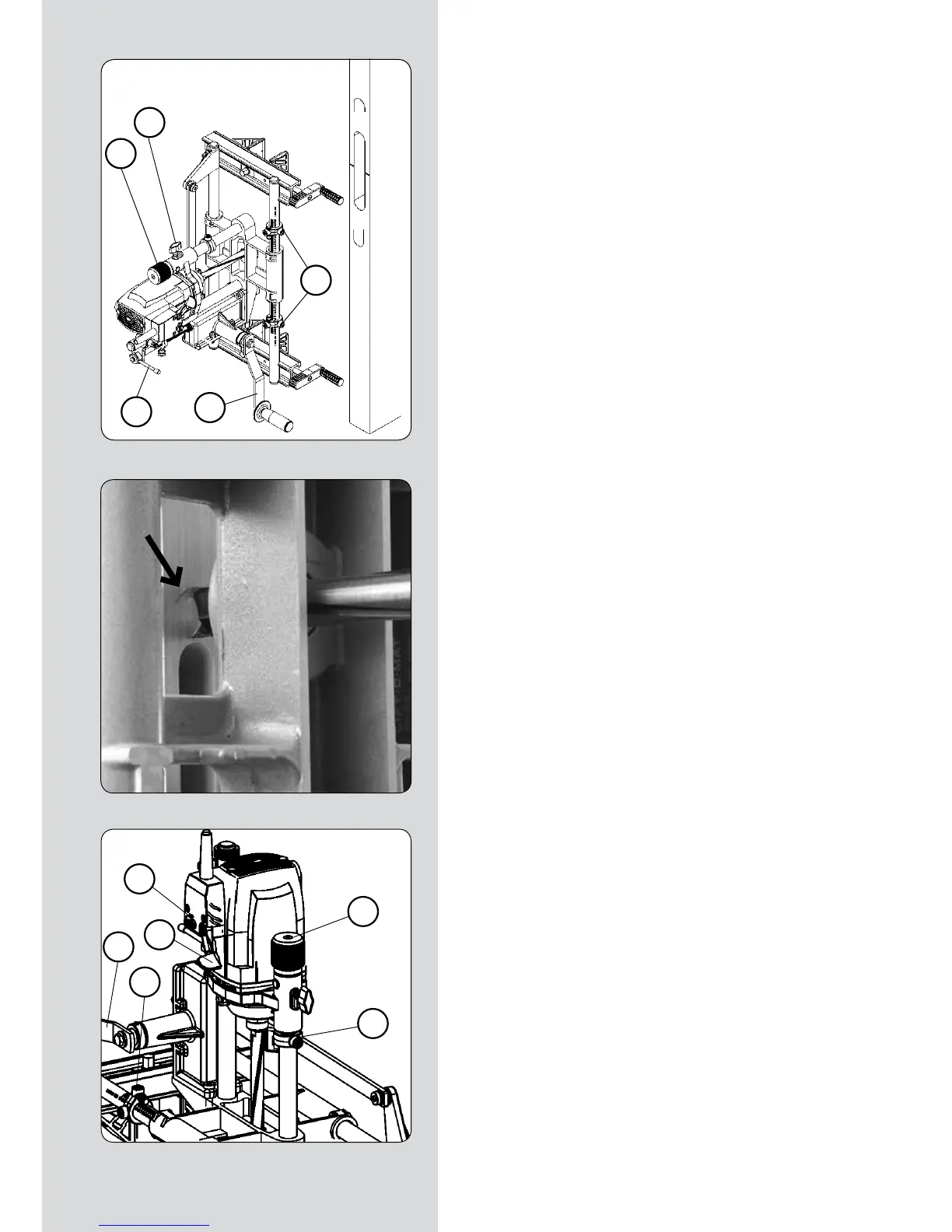

( рисунок 15.2)
( рисунок 16.2)
( рисунок 18.2)
K
W
S1
A
J
S3
W
A
Z
Y
S1
