FC116U / Manual de instrucciones - 13

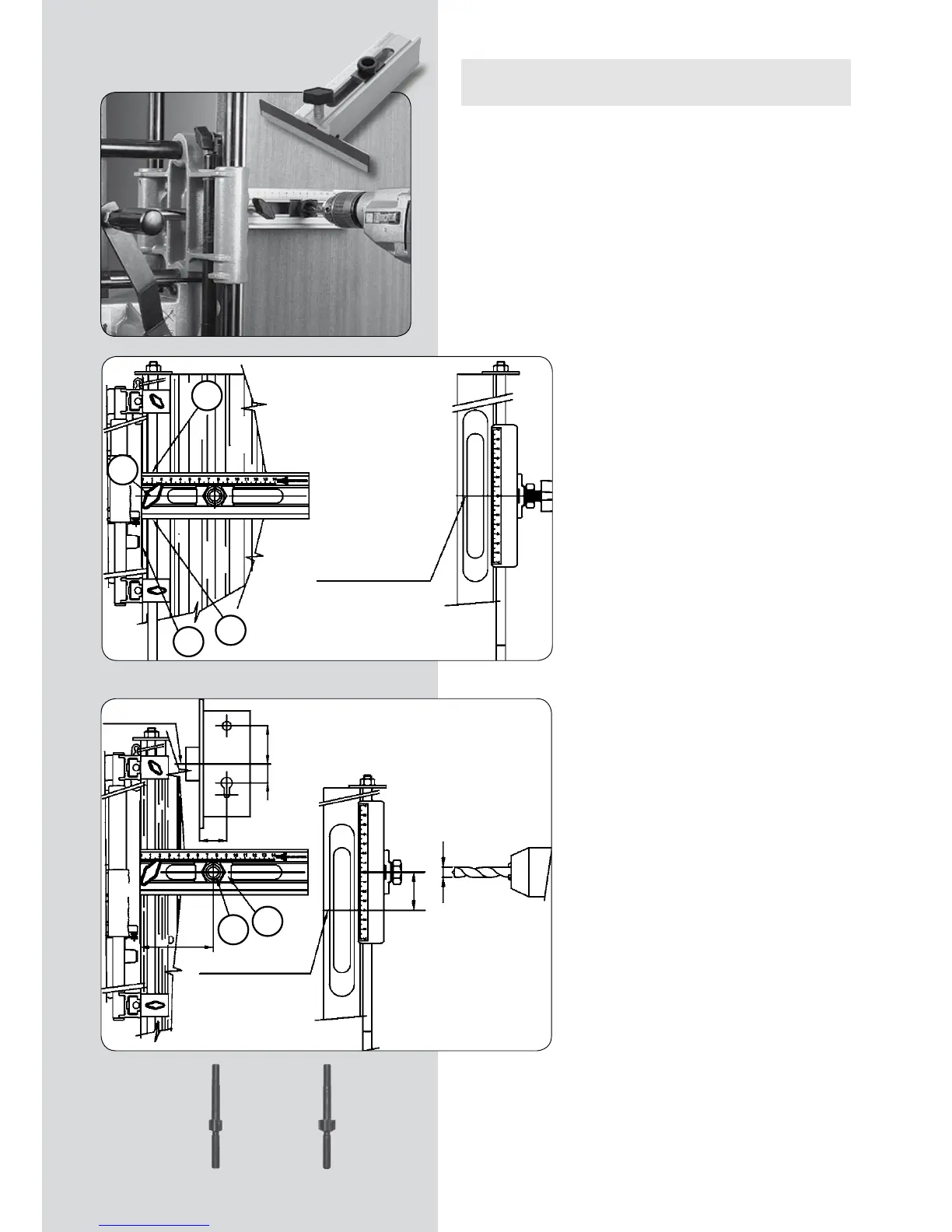

13. PERFORADO DE LOS PASOS PARA LA MANIJA Y LA
LLAVE
• Por último, con la ayuda de la plantilla UT16I suministrada
con la máquina, pueden realizarse los taladros necesarios para
el montaje de la cerradura, como los pasos de la manija, del
cierre de condena, del bombín de llave, etc.
MONTAJE DEL ÚTIL DE LA PLANTILLA
UC16I
• Introducir una varilla de altura desmontable
de las del equipo, por dentro de los agujeros
“A”, y deslizar el útil hasta situar el “0” de re-
ferencia sobre el centro “c” de la caja de la
cerradura. (Fig. 19).
• Fijar con el pomo “B” y enrasar al mismo
tiempo la cara interna “C” de la chapa de re-
ferencia en el canto de la puerta.(Fig. 19).
SITUACIÓN DEL ÚTIL Y PERFORADO
• Aflojar el casquillo guía “G”, y deslizarlo en
sentido horizontal, situando el índice “H” a la
medida “D” y apretarlo de nuevo. (Fig. 20).
• Con referencia en el centro “c” de la caja de
cerradura, deslizar el útil en sentido vertical,
para situarlo a la medida “E” y ó “F” deseada.
(Fig. 20)
• Situada la posición del agujero, se procede a
efectuar el taladro con una broca de diámetro
11 mm.
• Con referencia nuevamente al centro “c” de
la caja cerradura, se podrá situar el siguiente
agujero que necesite la cerradura.
HERRAMIENTAS OPCIONALES PARA TALADRO
1640148 Fresa de agrandar D.18 c/guía de 11
1640149 Fresa de agrandar D.23 c/guía de 11
(Figura 20)
(Figura 19)
1640148
1640149
"c"
A
A
B
"c"
centro caja cerradura "c"
C
G
H
"c"
centro caja cerradura
centro caja cerradura "c"
"c"
