Virutex FC116U - Fresado del Encaje para la Placa Frontal de la Cerradura

FC116U / Manual de instrucciones - 11
12.2. FRESADO DEL ENCAJE PARA LA PLACA FRONTAL DE
LA CERRADURA PARA "Nt" MAYOR DE 170 mm
Compruebe que la fresadora se encuentra des-
conectada de la red eléctrica.
CAMBIAR LA FRESA
• Mida el ancho “N1” (Fig. 11.2) del frontal de la cerradura y
monte en la máquina una fresa de cajeados de la medida co-
rrespondiente, siguiendo las instrucciones del apartado 6 del
manual.
MEDIR Y TRAZAR
• Colocar la cerradura en el interior del encaje realizado para la
caja y trace los dos finales de la placa frontal sobre el canto de
la puerta. (Fig. 12.2 y 13.2)
REGULAR LA CARRERA DEL FRESADO
• Ajustar la longitud del fresado en la biela a 170 mm, del modo
que se explica en el apartado 9 (Fig. 6) de este manual.
• Fijar los dos topes longitudinales “S1” (Fig. 12.2 y 14.2), sobre
la división correspondiente a 160 mm, en la escala de la colum-
na guia “S” (Fig. 14.2).
REGULAR LA PROFUNDIDAD DEL FRESADO
• Regular la profundidad de fresado, del modo que se explica en
el apartado 12.1 anterior.

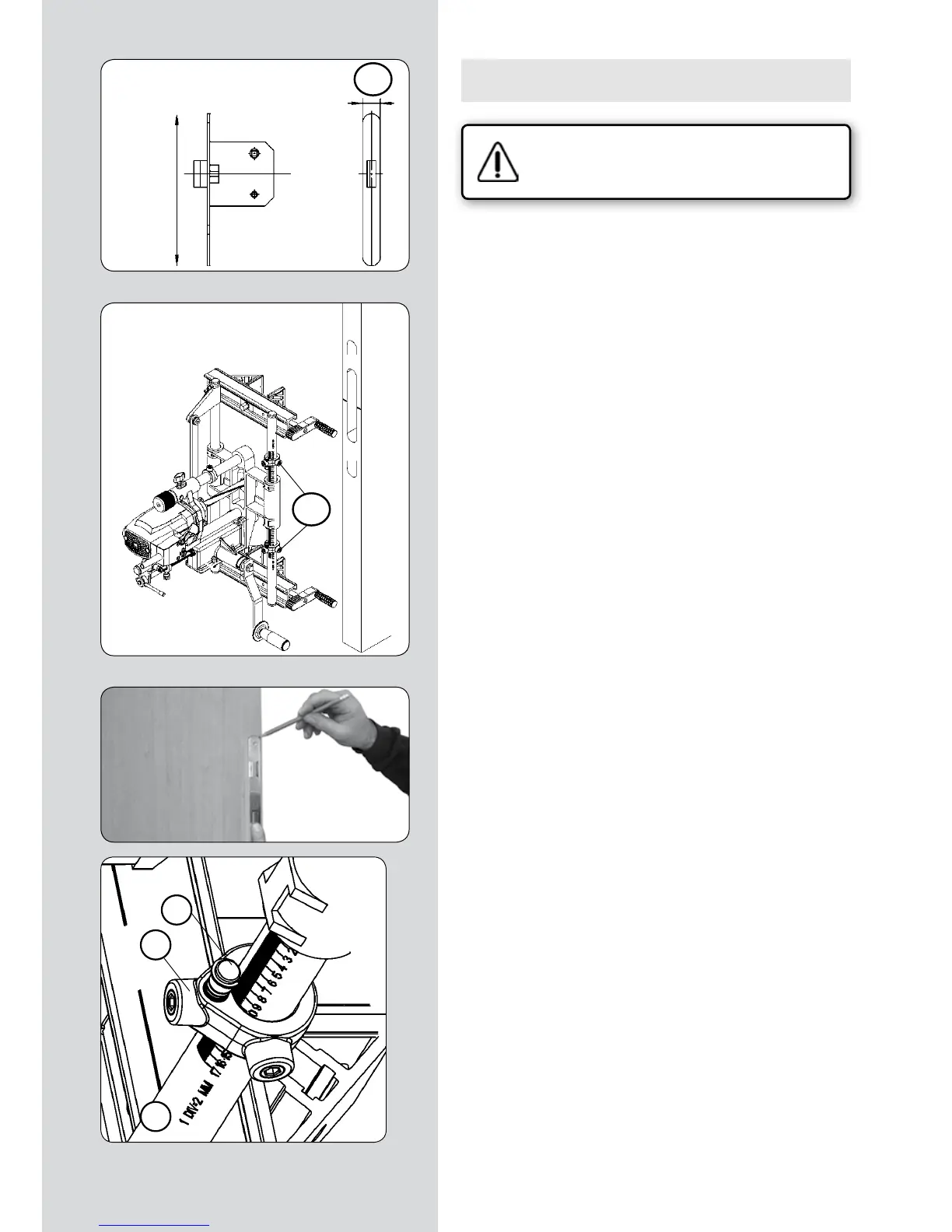

(Figura 11.2)
N1
(Figura 12.2)
(Figura 13.2)
(Figura 14.2)
S1
S2
S1
S
"Nt"
