FRESAR EL ENCAJE
• Comprobar que la varilla de blocaje “J” (Fig. 15.2) está en posi-
ción horizontal, (avance de profundidad desconectado).
Fresar parte superior del encaje:
• Girar con la mano la herramienta, hasta situarla en posición
vertical (Fig. 16.2).
• Girar la manivela “A” (Fig.15.2) en sentido horario (+), hasta
alcanzar el tope superior “S1” (Fig.15.2) y asegúrese de mante-
nerla en esta posición.
• Soltar la máquina del canto de la puerta y desplazarla so-
bre el mismo verticalmente, hasta que la arista superior de la
herramienta, coincida con el trazo superior del frontal de la
cerradura (Fig.16.2) y fíje de nuevo la máquina sobre el canto
en esta posición.
• Conectar la máquina a la red eléctrica, poner en marcha el
motor, presionando la palanca “Y” (Fig. 18.2) y enclavando el
seguro de “Z” (Fig. 18.2).
• Girar el pomo “W” (Figs. 18.2) hasta que el soporte del motor
toque el tope de profundidad “S3” (Fig.18.2). Al alcanzar la he-
rramienta la profundidad de corte prevista para el frontal de la
cerradura, accionar la manivela “A” (Figs. 15.2 y 18.2) de avance
del carro hacia abajo con suavidad, hasta alcanzar el tope “S1”
inferior (Fig. 15.2).
Si el encaje a realizar es mayor de 2 mm, es aconsejable efec-
tuarlo en dos o más pasadas sucesivas, actuando repetidamente
sobre el pomo “W”.
Fresar la parte inferior del encaje:
• Girar con la mano la herramienta, hasta situarla en posición
vertical (Fig. 16.2).
• Girar la manivela “A” (Fig.15.2) en sentido antihorario (-),
hasta alcanzar el tope inferior “S1” (Fig.15.2) y asegúrese de
mantenerla en esta posición.
• Soltar la máquina del canto de la puerta y desplazarla sobre
el mismo verticalmente, hasta que la arista inferior de la herra-
mienta, coincida con el trazo inferior del frontal de la cerradura
y fíje de nuevo la máquina sobre el canto en esta posición.
• Conectar la máquina a la red eléctrica, poner en marcha el
motor, presionando la palanca “Y” (Fig. 18.2) y enclavando el
seguro de “Z” (Fig. 18.2).
• Girar el pomo “W” (Figs. 18.2) hasta que el soporte del motor
toque el tope de profundidad “S3” (Fig.18.2). Al alcanzar la he-
rramienta la profundidad de corte prevista para el frontal de la
cerradura, accionar la manivela “A” (Figs. 15.2 y 18.2) de avance
del carro hacia arriba con suavidad, hasta alcanzar el tope “S1”
superior (Fig. 15.2).
Si el encaje a realizar es mayor de 2 mm, es aconsejable efec-
tuarlo en dos o más pasadas sucesivas, actuando repetidamente
sobre el pomo “W”.
• Restituir el pomo “W” y el tope de profundidad “S3” (Fig. 18.2)
a su posición inicial al terminar el fresado.

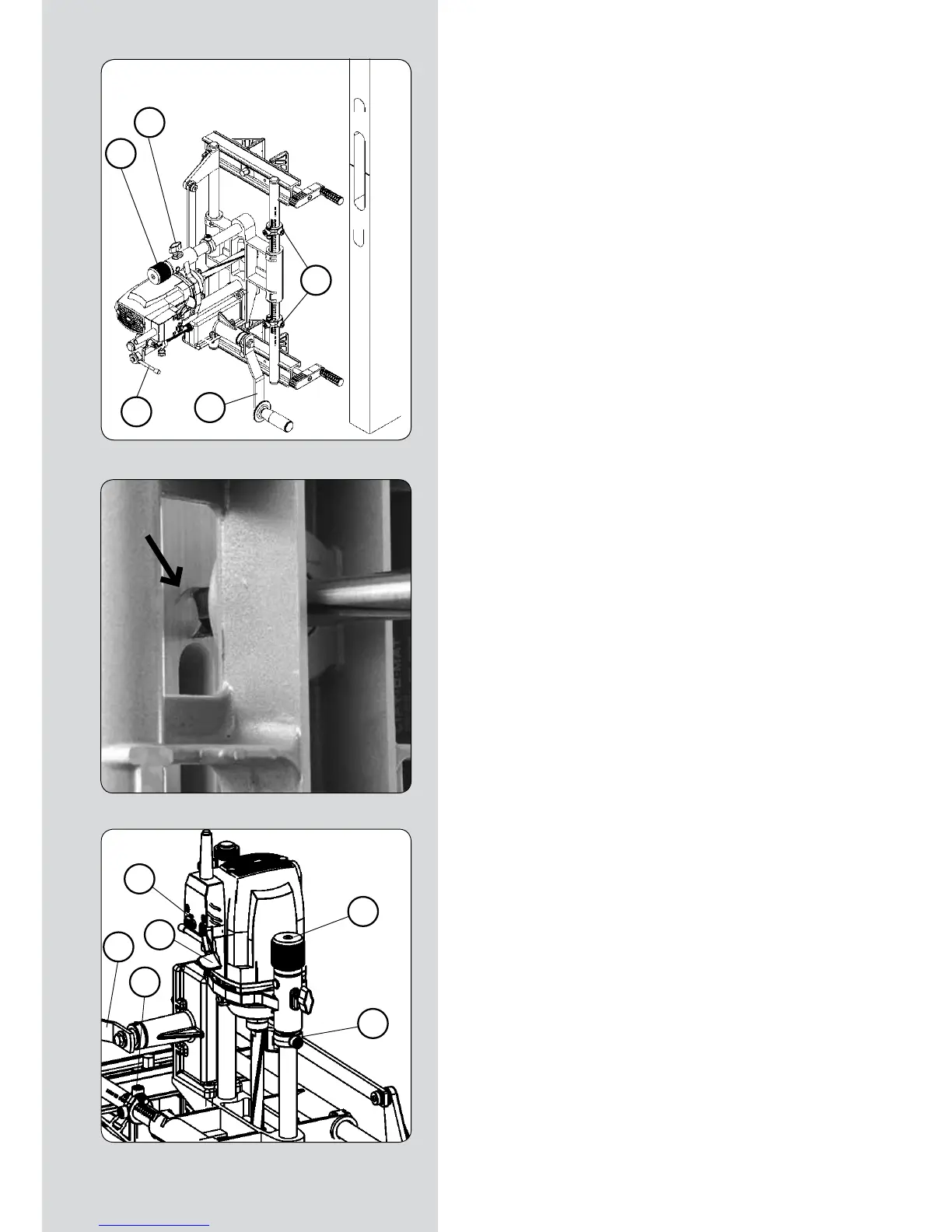

(Figura 15.2)
