FC116U / Manual de instrucciones - 5

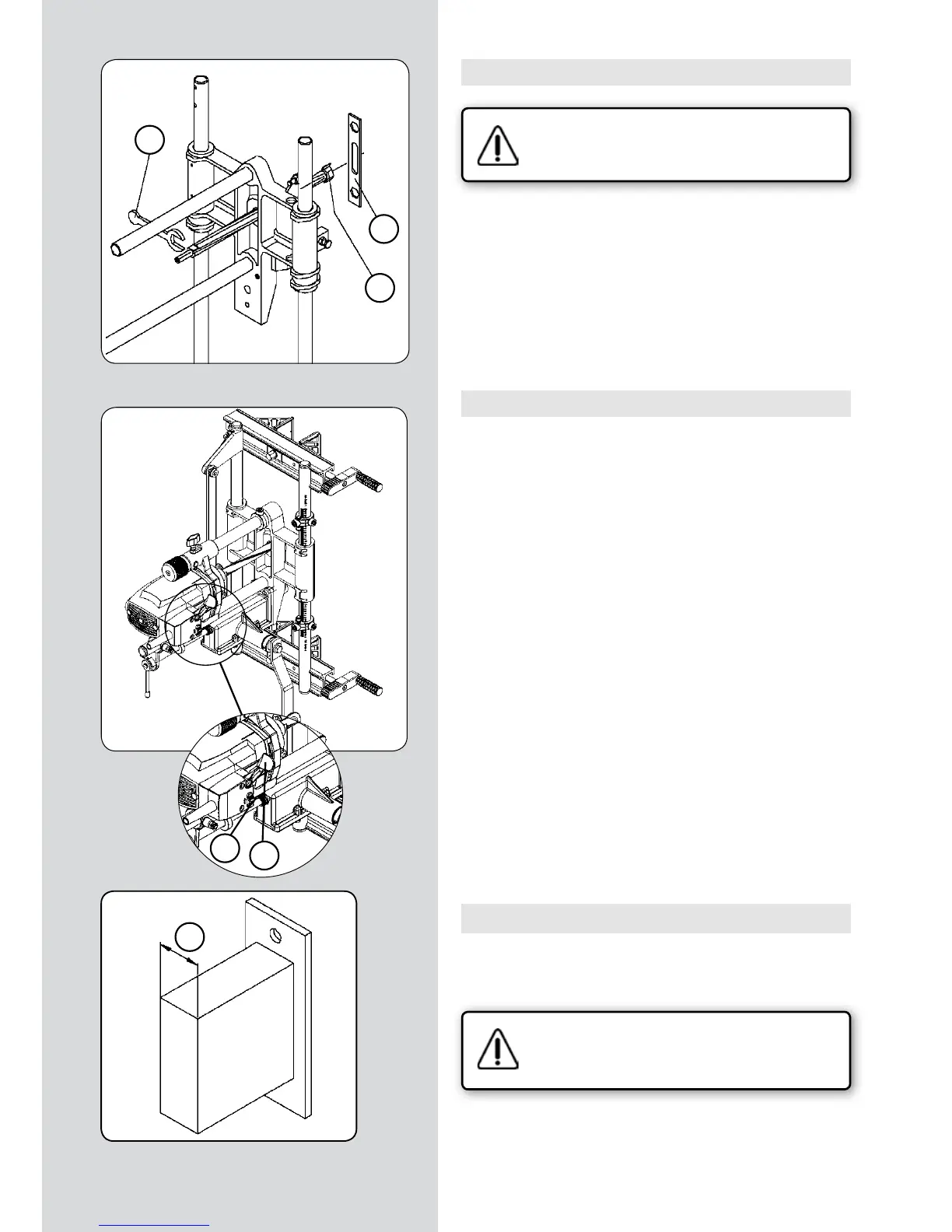

6. MONTAJE DE LAS HERRAMIENTAS DE CORTE
Compruebe que la fresadora se encuentra des-
conectada de la red eléctrica.
• La fresadora de cajeados se suministra, con una fresa de diá-
metro 16 mm montada en el extremo del eje acanalado.
Para cambiar la fresa, bloquee el eje acanalado por sus planos,
con la llave “E” (Fig. 2), desenrosque la fresa “G” con la llave “F”
y sustitúyala por otra del diámetro deseado.
7. INTERRUPTOR
• La caja del interruptor, (Fig. 3), está provista de una palanca
“Y”, para el arranque de la máquina y un seguro de enclave
lateral “Z”. Para efectuar el arranque, se acciona el seguro de
enclave “Z” y, sin soltarlo, se pulsa la palanca “Y” manteniéndose
así, la máquina en marcha.
Al pulsar la palanca “Y” con la máquina en marcha, el seguro “Z”
se desenclava automáticamente y la máquina se para.
El seguro de enclave del interruptor “Z”, impide la puesta en
marcha accidental de la máquina.
8. AJUSTE DE LA ANCHURA DEL FRESADO
• Mida el punto más ancho “N”, de la caja de la cerradura, inclu-
yendo cualquier protuberancia que tenga, (Fig. 4). NO INCLUYA
la cara embellecedora exterior de la cerradura.
Compruebe que la fresadora se encuentra des-
conectada de la red eléctrica.
• Coloque una fresa de cajeados de la medida tomada o ligera-
mente mayor, siguiendo las instrucciones del apartado 6.
(Figura 4)
(Figura 2)
(Figura 3)
Y
E
G
F
Z
N
