4 - FC116U / Manual de instrucciones
3. INSTRUCCIONES DE SEGURIDAD
PARA EL MANEJO DE LA MAQUINA
Asegúrese de que la persona que va a usar esta
máquina, lea cuidadosamente y comprenda este
MANUAL DE INSTRUCCIONES, y el FOLLETO DE
INSTRUCCIONES GENERALES DE SEGURIDAD
adjunto, antes de empezar a trabajar con ella.
• Compruebe antes de conectar la máquina, que la tensión de
alimentación corresponde con la indicada en la chapa de ca-
racterísticas.
• Para cambiar la fresa o realizar cualquier otra operación cerca
del cabezal de corte, desconecte la máquina de la red eléctrica.
• Use gafas de seguridad, para trabajar con la fresadora.
• No ponga en marcha el motor, si se ha extraído del armazón
de la máquina.
• Compruebe el recorrido del cable de alimentación, para evitar
que pueda enredarse durante la utilización.
• Ponga siempre en marcha la fresadora mediante la palanca
del interruptor principal.
• Una vez situada la fresadora sobre la pieza a fresar, efectúe
siempre el desplazamiento de la herramienta, utilizando la ma-
nivela de avance del carro. No empuje nunca con las manos o
con herramientas extrañas.
• Asegúrese que el motor está completamente parado, antes de
sacar la fresadora de la mortaja realizada.
• Utilice siempre fresas del diámetro adecuado, correctamente
montadas en el eje acanalado.
• No utilice nunca fresas incorrectas, defectuosas o en mal es-
tado. Utilice unicamente fresas y recambios originales VIRUTEX.
4. EQUIPO ESTÁNDAR
En el interior de la caja Ud., encontrará los elementos siguien-
tes:
• Fresadora de cajeados FC116U
• Un útil de taladrar bombín y aguja UT16I
• Llaves de servicio y una plantilla de trazar
• Varilla de altura desmontable en 4 secciones y un tope puerta.
• Cuatro protectores de mordazas para trabajos delicados mon-
tados.
• Fresa de cajeados diámetro 16 mm.
• Manual de instrucciones y documentación diversa

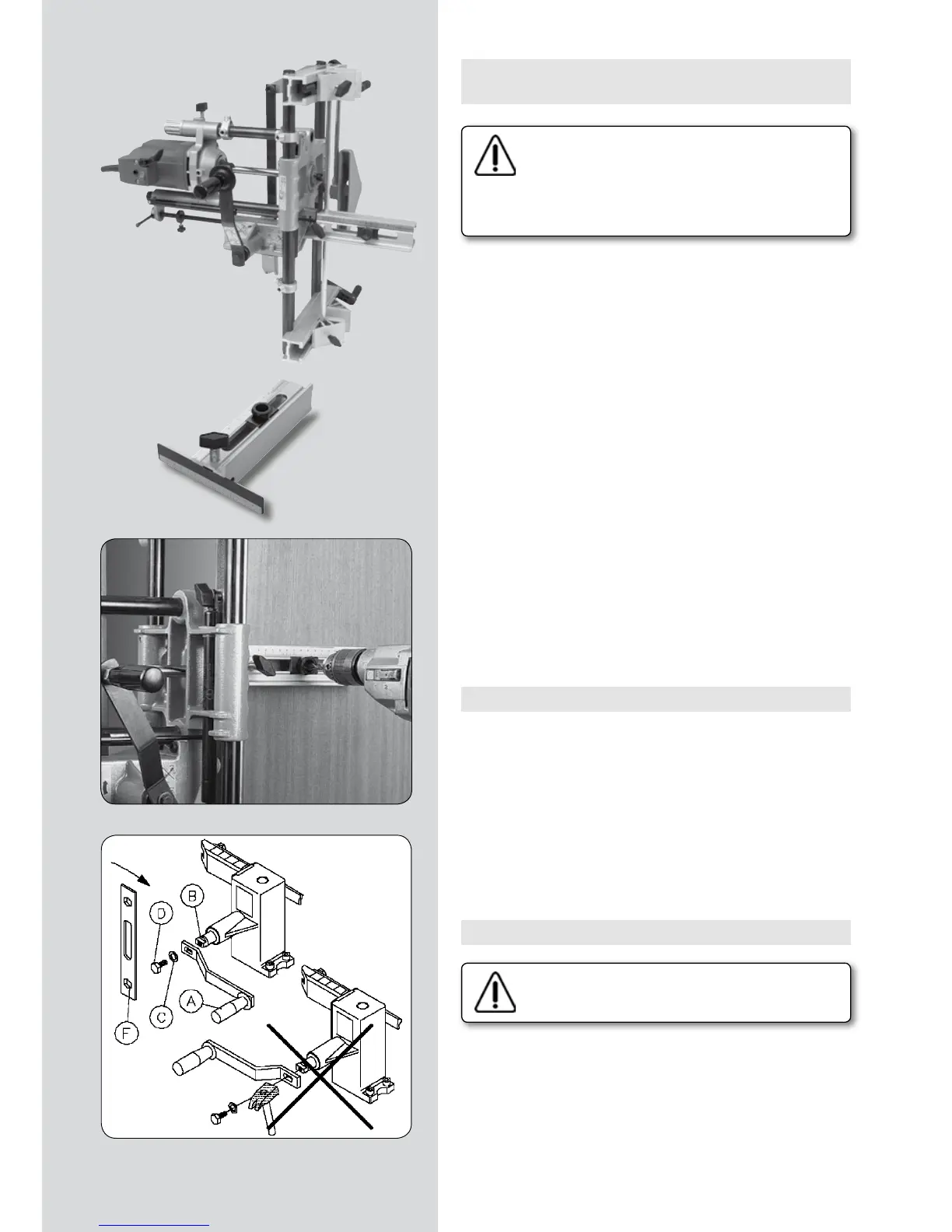

5. MONTAJE DE LA MANIVELA AVANCE CARRO
Compruebe que la fresadora se encuentra des-
conectada de la red eléctrica.
• Encajar la ranura rectangular de la manivela avance carro “A”,
encarándolo sobre los planos del eje “B”, poner la arandela “C”,
y el tornillo “D”, como se indica en la (Fig. 1). Apretar el tornillo
“D”, con la llave “F”, él cúal fijará la maneta avance carro, en
su alojamiento.
• ES IMPORTANTE NO GOLPEAR SOBRE LA SUPERFICIE DE LA
MANETA AVANCE “A”
Fig. 1
(Figura 1)
