16

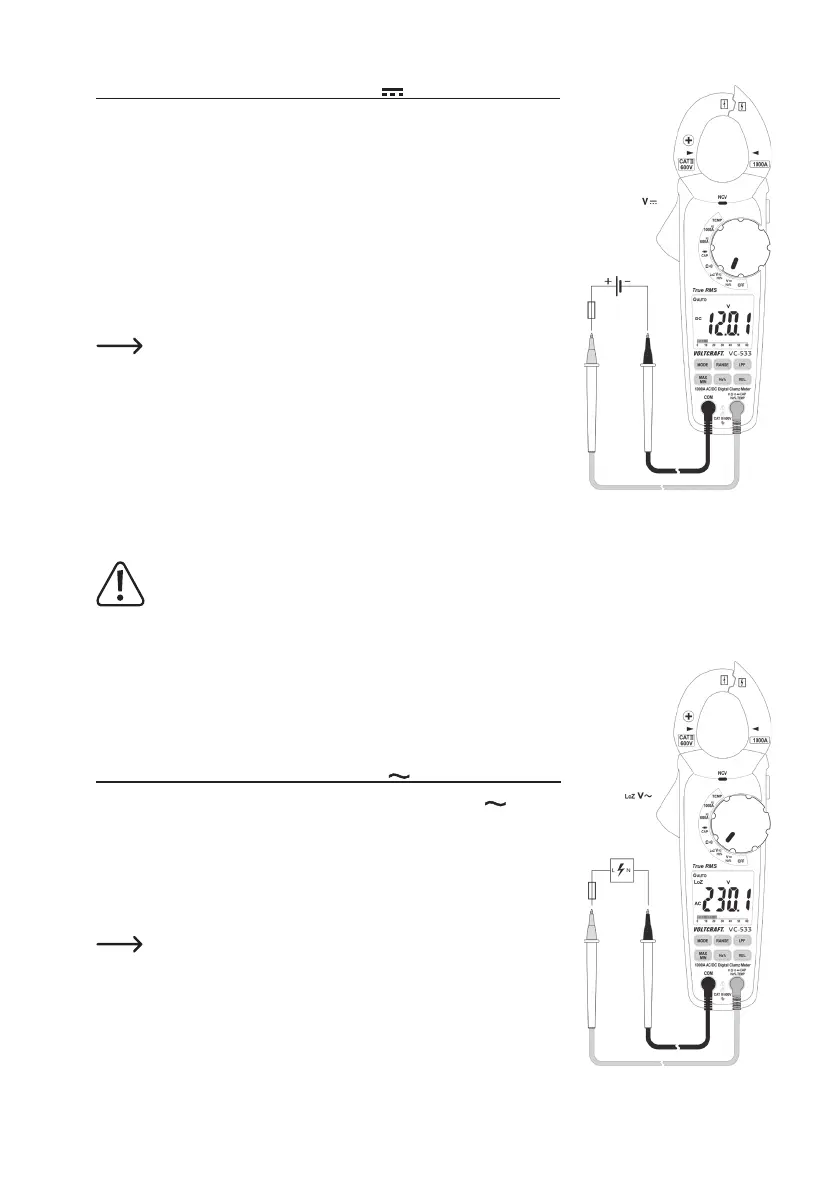

Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
• Schalten Sie das DMM ein und wählen die Messfunktion „V “. Drücken Sie die
Taste „MODE“ um in den DC-Messbereich umzuschalten. Im Display erscheint
„DC“.
• Stecken Sie die rote Messleitung in die V-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
• Verbinden Sie die beiden Messspitzen parallel mit dem Messobjekt (Batterie,
Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze
Messspitze dem Minuspol.
• Der aktuelle Messwert wird zusammen mit der jeweiligen Polarität im Display
angezeigt.
Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert er-
scheint, ist die gemessene Spannung negativ (oder die Messleitungen
sind vertauscht).
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand
von >10 MOhm auf.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
d) LoZ-Spannungsmessung „V“
Die LoZ-Spannungsmessung darf nur bis zu einer Spannung von 300 V verwendet werden. Auf-
grund der reduzierten Impedanz ist diese Messfunktion nicht für Dauermessung geeignet. Reduzie-
ren Sie die Messzeit auf das kürzest notwendige Maß.
Eine max. Messdauer von 30 Sekunden und eine anschließende Regenerierungszeit von mind. 1
Minute ist einzuhalten.
Die LoZ-Messfunktion ermöglicht die Wechselspannungsmessung mit niedriger
Impedanz (ca. 200 kΩ). Der geringere Innenwiderstand des Messgerätes redu-
ziert die Fehlmessung von Streu- und Phantomspannungen. Der Messkreis wird
jedoch stärker belastet als mit der Standard-Messfunktion.
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
• Schalten Sie das DMM ein und wählen die Messfunktion „LoZ V
“. Im Dis-
play erscheint das Symbol „LoZ“.
• Stecken Sie die rote Messleitung in die V-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
• Verbinden Sie die beiden Messspitzen parallel mit dem Messobjekt (Genera-
tor, Netzspannung usw.).
Der LoZ-Spannungsbereich weist einen Eingangswiderstand von
<200 kOhm auf.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
