20

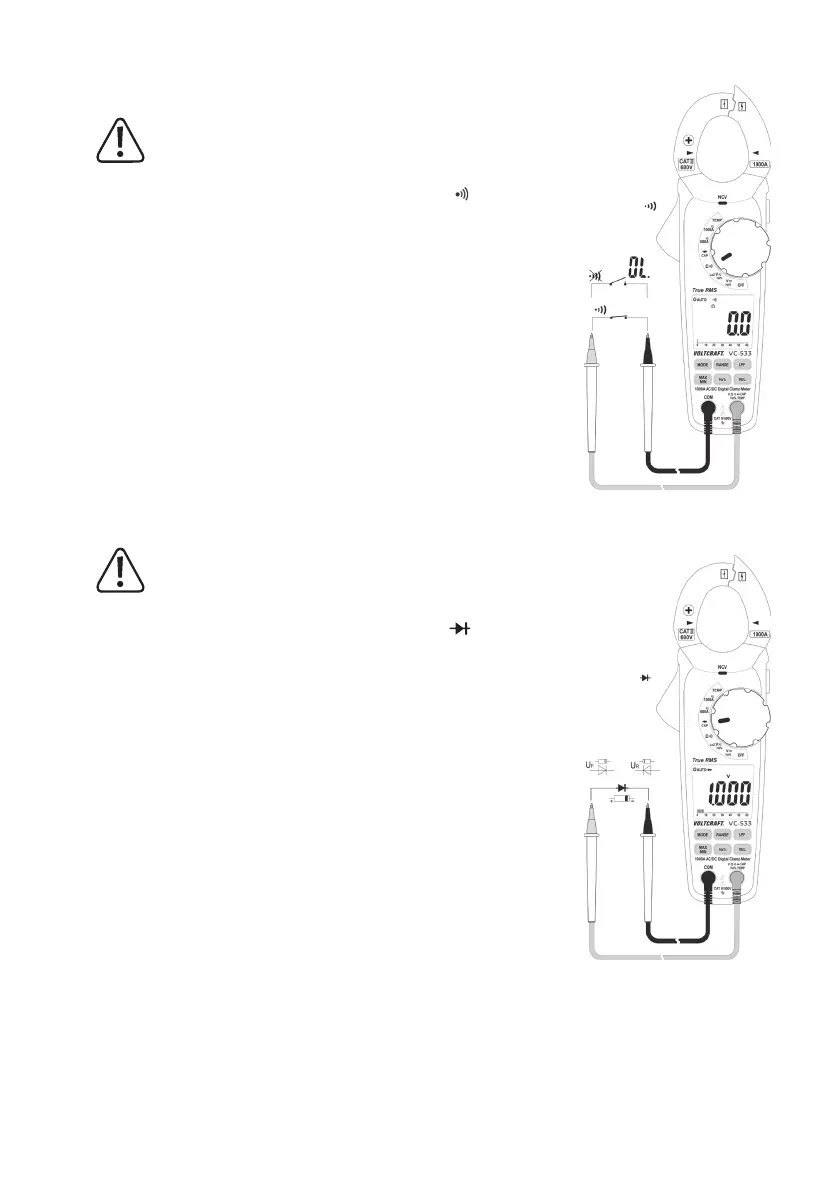

h) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile,
Schaltungen und Bauelemente sowie andere Messobjekte unbe-
dingt spannungslos und entladen sind.
• Schalten Sie das DMM ein und wählen die Messfunktion
. Im Display er-
scheint das Symbol für die Einheit „Ohm“.
• Drücken Sie 1x die Taste „MODE“ um die Messfunktion umzuschalten. Es er-
scheint das Symbol für Durchgangsprüfung. Eine erneute Betätigung schaltet
in die nächste Messfunktion usw.
• Stecken Sie die rote Messleitung in die V-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
• Als Durchgang wird ein Messwert <50 Ohm erkannt und es ertönt ein Piepton.
Der Messbereich reicht bis 600 Ohm.
• Sobald „OL.“ (für Overload = Überlauf) im Display erscheint, haben Sie den
Messbereich überschritten bzw. der Messkreis ist unterbrochen.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
i) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile,
Schaltungen und Bauelemente sowie andere Messobjekte unbe-
dingt spannungslos und entladen sind.
• Schalten Sie das DMM ein und wählen die Messfunktion
. Im Display er-
scheint „nF“.
• Drücken Sie 1x die Taste „MODE“ um die Messfunktion umzuschalten. Im Dis-
play erscheint das Symbol für Diodentest und die Einheit „V“. Eine erneute
Betätigung schaltet in die nächste Messfunktion usw.
• Stecken Sie die rote Messleitung in die V-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
• Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Mess-
spitzen verbinden. Daraufhin muss sich ein Wert von ca. 0,000 V einstellen.
• Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
• Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist „.OL“
ersichtlich, so wird die Diode in Sperrrichtung (UR) gemessen oder die Diode
ist defekt (Unterbrechung). Führen Sie zur Kontrolle eine gegenpolige Mes-
sung durch.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
