78

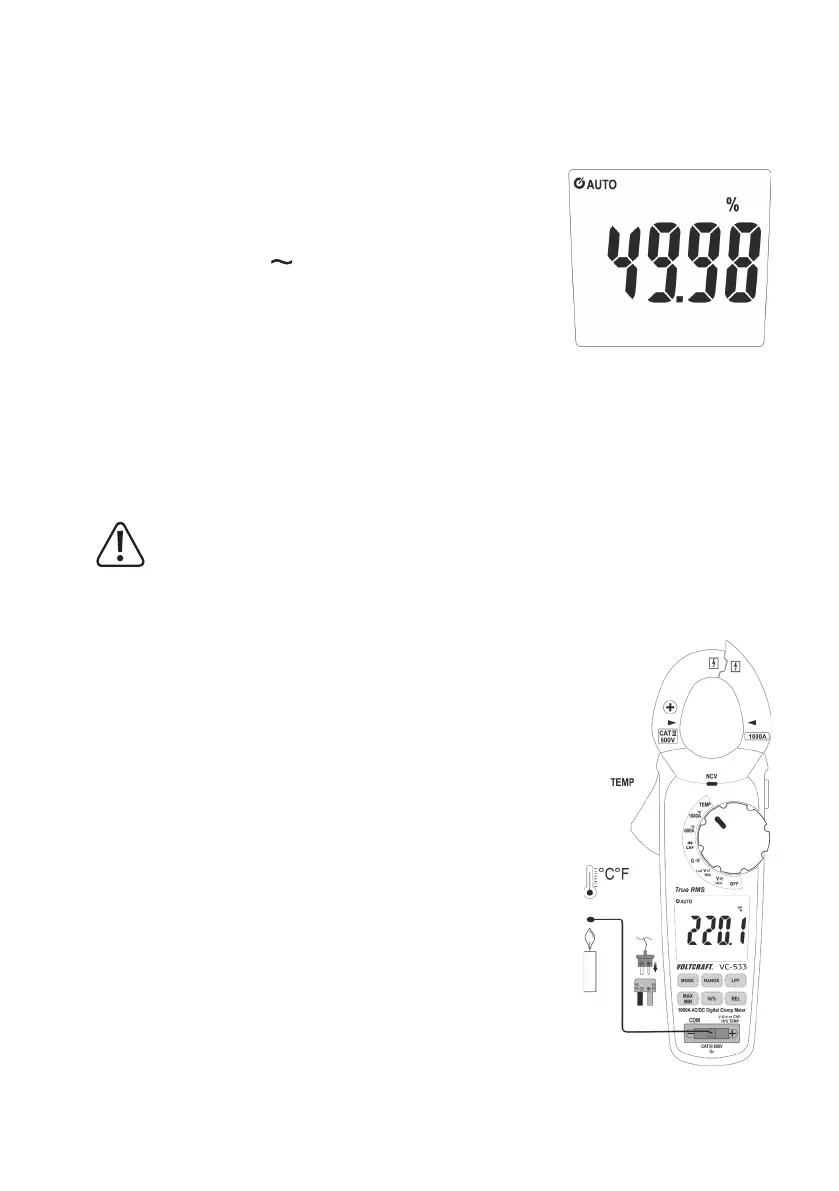

Mesure de la durée d'impulsion en %
Le DMM peut afcher le rapport de la durée d’impulsion de la demi-onde positive d’un signal de tension alternative en
pourcentage pour l’intégralité de la durée de période.
Procédez comme suit pour mesurer la durée d'impulsion en % :
Allumez le DMM et sélectionnez la fonction de mesure %. La mesure de du-
rée d’impulsion est possible à impédance normale ou basse (LoZ %). Ne
sélectionnez la fonction « LoZ % » pour les mesures que dans les cas excep-
tionnels. L’écran afche « V
».
Appuyez 2x sur Hz%. L’écran afche « % ».
Reliez le l de mesure rouge à la borne Hz (K) et le l de mesure noir à la
borne COM (I).
Raccordez les deux pointes de mesure à l’objet à mesurer (générateur de signal, circuit, etc.).
La durée d’impulsion de la demi-onde positive est indiquée sous forme de pourcentage. Si le signal est symétrique,
l’écran indique 50%.
Quand la mesure est terminée, débranchez les câbles de mesure de l’objet à mesurer et éteignez le DMM.
f) Mesure de la température
La sonde de température ne doit être exposée qu’à la température à mesurer pendant la mesure. La
température de fonctionnement de l’instrument de mesure ne doit pas être dépassée ou atteinte,
sous risque d’entraîner des erreurs de mesure.
La sonde de température à contact ne doit être utilisée que sur des surfaces sans tension.
L’instrument possède un capteur laire, qui peut mesurer une température entre - 20 et + 230 °C. Pour pouvoir utiliser
le multimètre avec la plage complète de mesure (de -20 à +1000 °C), il existe une
thermo-sonde de type K en option. Le branchement de sondes de type K avec
connecteurs miniatures nécessite un adaptateur, disponible en option.
Toutes les thermo-sondes de type K peuvent être utilisés pour la mesure de
température. Les températures peuvent s’afcher en °C ou °F.
Pour mesurer la température, procédez comme suit :
Allumez le DMM et sélectionnez la fonction de mesure TEMP. L’écran af-
che °C.
La touche MODE permet de changer l’unité de température.
Enfoncez la sonde de température dans l’adaptateur de mesure de tempé-
rature fourni à cet effet, en faisant attention au sens de polarité. La che du
thermocouple ne s’ajuste au connecteur que dans le sens de polarité correct.
Veillez à ne pas forcer lors du branchement.
Reliez l’adaptateur de mesure au pôle positif dans la borne de mesure V (K)
et au pôle négatif dans la borne de mesure COM (I), en respectant le sens
de polarité.
La température s’afche à l’écran.
Si l’écran afche OL, la plage de mesure a été dépassée ou la sonde a été
interrompue ;
