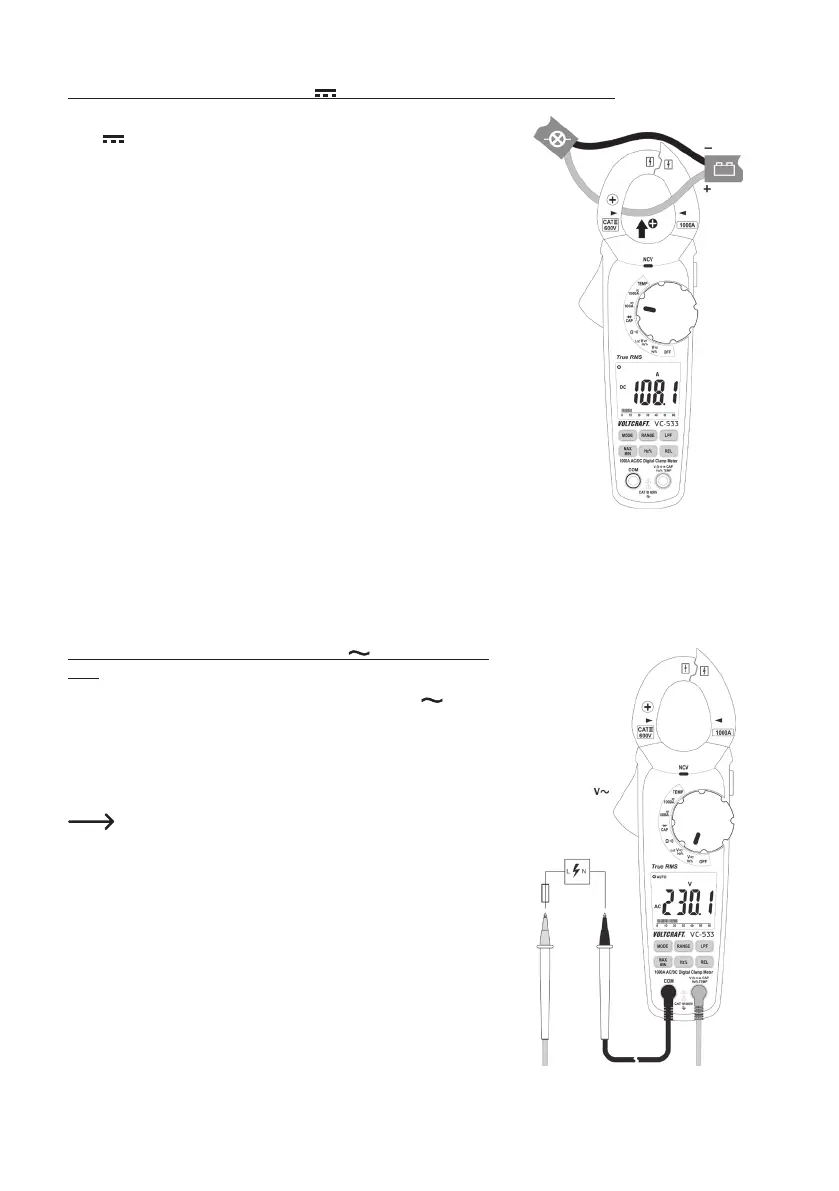

Pour mesurer des courants continus (A ), procédez comme suit (VC-533 seulement) :
• Allumez le DMM avec le bouton rotatif (F) et sélectionnez la fonction
« A
» et la plage de mesure prévisible (600 A / 1000 A). L’écran indique
A ainsi que l’icône CA pour courant alternatif.
• Pour passer à la fonction de mesure CC, appuyez sur MODE. L’écran afche
CC.
• Dans la plage de mesure de courant continu, l’écran est automatiquement
remis à zéro lorsque la pince est refermée. Si l’afchage est inuencé par un
champ magnétique puissant situé dans les environs, la valeur afchée indé-
sirable peut être refoulée avec la fonction REL (mesure de valeur relative) ;
• Appuyez sur le bouton d’ouverture de la pince ampèremétrique (E) pour
ouvrir celle-ci.
• Prenez chaque conducteur à mesurer individuellement et refermez la pince
ampèremétrique. Positionnez le conducteur bien au milieu entre les deux
symboles de position, c’est-à-dire un triangle, sur la pince. Respectez le
sens du courant. Le conducteur Plus doit être disposé de l’avant vers l’ar-
rière en venant de la source de courant.
• Le courant continu mesuré s’afche à l’écran.
• Si un courant négatif s’afche, les pôles du conducteur sont inversés ou le
sens du courant est inversé (ex : recharge, cellule photovoltaïque)
• Enlevez la pince ampèremétrique de l’objet après la prise des mesures et éteignez l’appareil. Tournez le commu-
tateur rotatif sur la position « OFF ».
c) Mesure de la tension « V »
Pour mesurer les tensions alternatives CA (V ), procédez comme
suit :
• Allumez le DMM et sélectionnez la fonction de mesure « V
».
• Reliez le l de mesure rouge à la borne V (K) et le l de mesure noir à la
borne COM (I).
• Reliez les deux pointes de mesure en parallèle à l’objet à mesurer (géné-
rateur, tension secteur etc.).
La plage de tension « V CC/CA » a une résistance d’entrée supé-
rieure à 10 MΩ.
• Quand la mesure est terminée, débranchez les câbles de mesure de l’ob-
jet à mesurer et éteignez le DMM.
