17

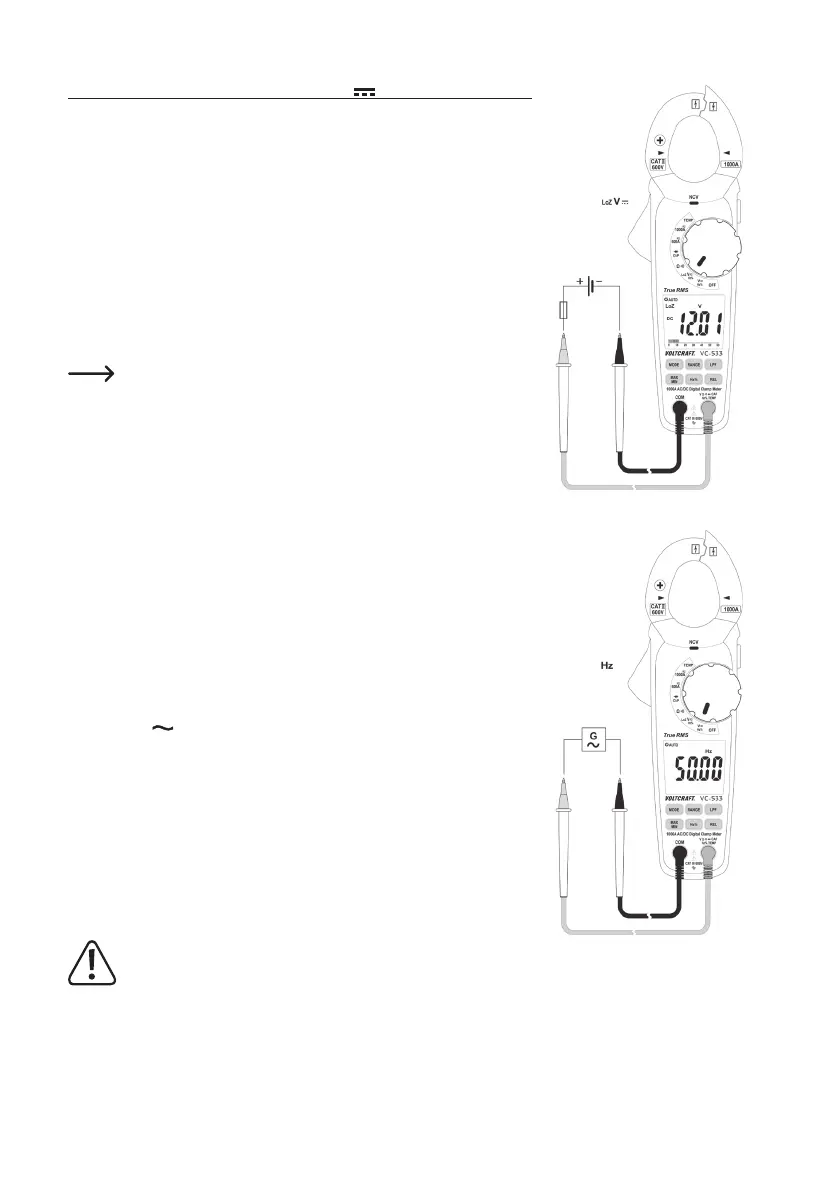

Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
• Schalten Sie das DMM ein und wählen die Messfunktion „LoZ V “. Im Display
erscheint „LoZ“ und „AC“.
• Drücken Sie die Taste „MODE“ um in den DC-Messbereich umzuschalten. Im
Display erscheint „DC“.
• Stecken Sie die rote Messleitung in die V-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
• Verbinden Sie die beiden Messspitzen parallel mit dem Messobjekt (Batterie,
Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze
Messspitze dem Minuspol.
• Der aktuelle Messwert wird zusammen mit der jeweiligen Polarität im Display
angezeigt.
Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert er-
scheint, ist die gemessene Spannung negativ (oder die Messleitungen
sind vertauscht).
Der LoZ-Spannungsbereich weist einen Eingangswiderstand von
<200 kOhm auf.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
e) Frequenzmessung und Pulsdauer
Das DMM kann die Frequenz einer Signalspannung von 5 Hz - 10 kHz messen
und anzeigen. Bitte beachten Sie die Eingangsgrößen in den technischen Daten.
Zur Messung von Frequenzen gehen Sie wie folgt vor:
• Schalten Sie das DMM ein und wählen die Messfunktion „Hz“. Die Frequenz-
messung ist mit normaler oder mit niedriger Impedanz (LoZ Hz) möglich.
Wählen Sie nur im Sonderfall die „LoZ Hz“-Funktion zur Messung. Im Display
erscheint „V
“.
• Drücken Sie 1x die Taste „Hz%“. Im Display erscheint „Hz“
• Stecken Sie die rote Messleitung in die Hz-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
• Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Signalgenerator,
Schaltung usw.).
• Die Frequenz wird mit der entsprechenden Einheit im Display angezeigt.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
Im DC-Messbetrieb kann nicht auf Frequenzmessung und Pulsdauer umgeschaltet werden.
