21

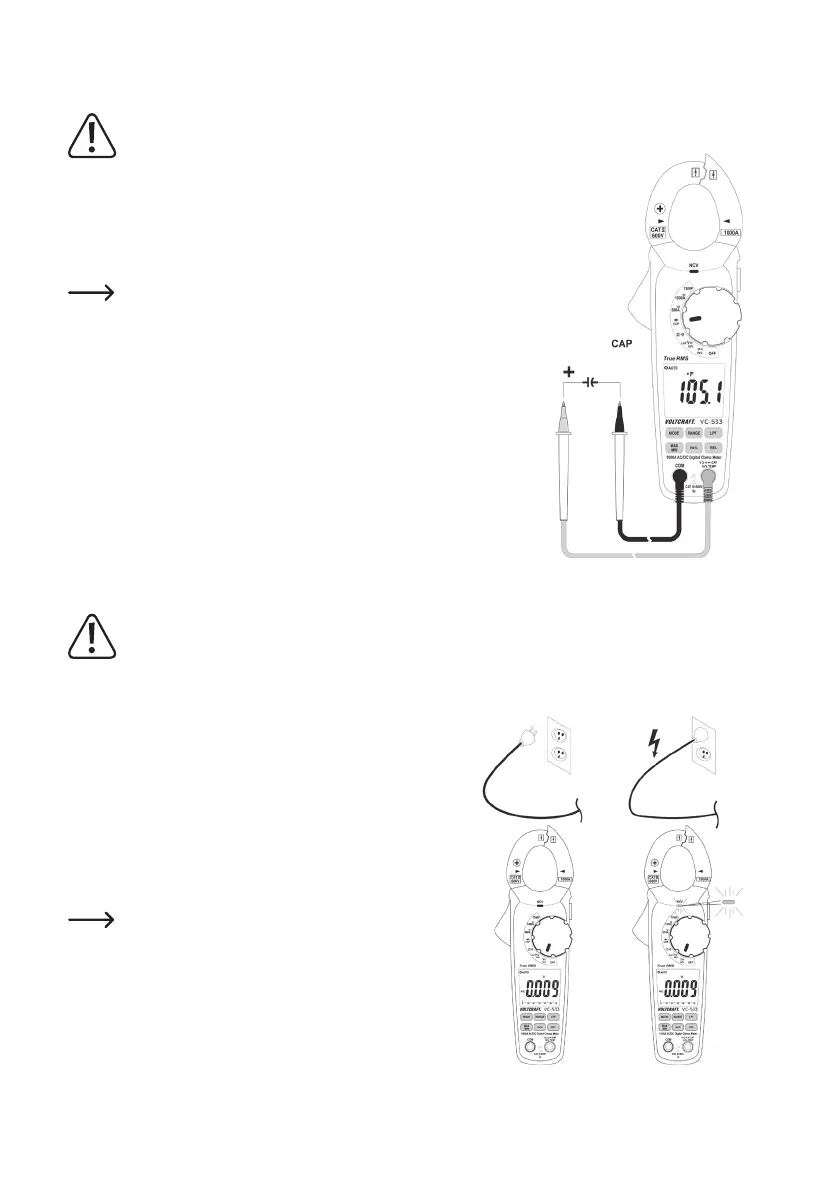

j) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
• Schalten Sie das DMM ein und wählen die Messfunktion „CAP“. Im Display
erscheint die Einheit „nF“.
• Stecken Sie die rote Messleitung in die V-Messbuchse (K), die schwarze
Messleitung in die COM-Messbuchse (I).
Aufgrund des empndlichen Messeingangs kann es bei „offenen“
Messleitungen zu einer geringen Wertanzeige im Display kommen.
Durch Drücken der Taste „REL“ wird die Anzeige auf „0“ gesetzt. Die
REL-Funktion ist nur bei kleinen Kapazitätswerten sinnvoll.
• Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz = Minuspol)
mit dem Messobjekt (Kondensator). Im Display wird nach einer kurzen Zeit
die Kapazität angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei
Kapazitäten >40 µF kann dies einige Sekunden dauern.
2. Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den
Messbereich überschritten.
3. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schal-
ten Sie das DMM aus.
k) Berührungslose Wechselspannungsdetektion „NCV“
Der Spannungsdetektor dient nur zu schnellen Tests und ersetzt keinesfalls eine kontaktierte, zwei-
polige Spannungsprüfung. Zur Prüfung der Spannungsfreiheit, um Arbeiten auszuführen, ist diese
Methode nicht zulässig.
Durch die NCV-Funktion (Non-Contact-Voltage-Detektion) wird berührungslos das Vorhandensein von Wechselspan-
nung an elektrischen Leitern detektiert. Der NCV-Sensor (A) ist an der Spitze der Stromzange angebracht.
• Schalten Sie das DMM ein. Die „NCV“-Funktion ist aktiv, sobald
das DMM eingeschaltet ist.
• Führen Sie den NCV-Sensor so nah wie möglich an einen elek-
trischen Leiter.
• Wird Wechselspannung detektiert, leuchtet die rote NCV-LED (D).
• Durch den hochempndlichen NCV-Sensor, kann die Leuchtdiode
auch bei statischen Auadungen aueuchten. Dies ist normal und
keine Fehlfunktion.
Testen Sie die die NCV-Funktion immer zuerst an einer
bekannten AC-Spannungsquelle um Fehldetektionen zu
vermeiden. Bei Fehldetektion besteht die Gefahr eines
elektrischen Schlages. Bei vielen Kabeln sind die Innen-
leiter verdrillt. Bewegen Sie deshalb den Sensor einige
Zentimeter am Kabel entlang um alle Positionen der In-
nenleiter zu erfassen.
