8. Indications apparaissant à l’écran et symboles

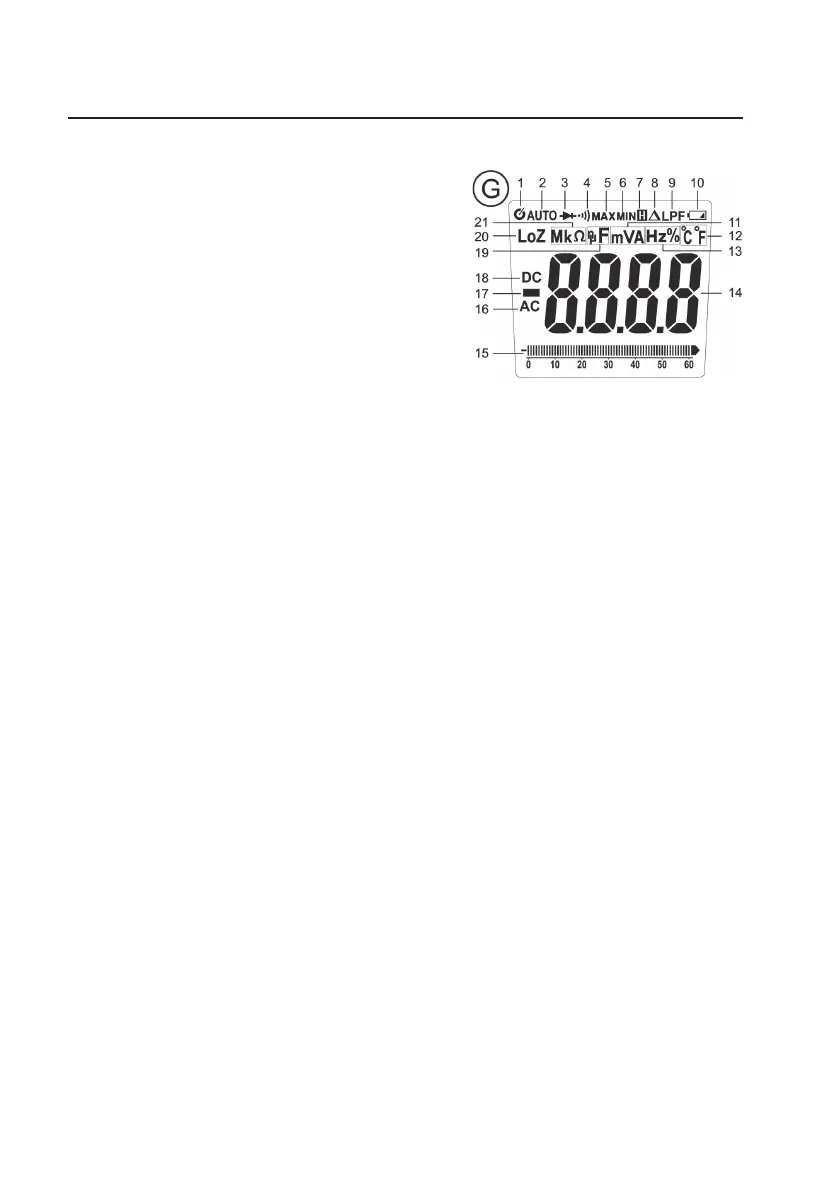

Les symboles et indications suivants sont disponibles sur l’appareil ou sur l’écran.
1 L’arrêt automatique est activé
2 Sélection automatique de plage de mesure activée
3 Symbole du test de diodes
4 Symbole du contrôle de continuité
5 Symbole de température maximale
6 Symbole de température minimale
7 Symbole de l’activation de la fonction de maintien
des données
8 Symbole Delta pour la mesure de la valeur relative
active (= afchage de la valeur de référence)
9 Icône du ltre passe-bas actif
10 Indicateur de changement de pile
11 V = Volt (unité de tension électrique), mV = Milli-Volt (exp.-3)
A = Ampère (unité de courant électrique)
12 Unité de température (°Celsius = européen ; °Fahrenheit = empirique)
13 Icône de la mesure de fréquence et du rapport de durée d’impulsion en %
14 Afchage des valeurs de mesure
15 Bargraphe d’afchage avec signe précédant les mesures négatives
16 Symbole du mode courant alternatif
17 Signe précédent les valeurs mesurées négatives
18 Symbole du mode courant continu
19 nF = Nano-Farad (exp.-9; unité de capacité électrique)
µF = Mikro-Farad (exp.-6)
20 Symbole du mode à basse impédance
21 Ω = Ohm (unité de résistance électrique),
kΩ = kilo-Ohm (exp. 3),
MΩ = méga-Ohm (exp. 6)
OFF Position de l’interrupteur sur ARRÊT
NCV Détection de la tension alternative sans contact (seulement V/CA)
True RMS Mesure de valeur efcace réelle
HOLD Activation/désactivation de la fonction de maintien des données
MAX MIN Touche de la fonction Min-Max
REL Afchage de la mesure de valeur relative et réglage de la valeur de référence (impossible avec test
de continuité, test de diodes, fréquence et NCV)
RANGE Touche de réglage manuel de la plage de mesure
