48
Durant les mesures de la vitesse d’écoulement et des débits volumétriques, l’anémomètre se base sur les conditions par défaut :
Température ambiante : 21,1 °C, pression barométrique : 1 013 mbars. L’appareil n’est pas équipé d’un dispositif automatique de
compensation de la température.
L’afchage principal (3) de l’écran indique la vitesse d’écoulement. Elle peut être afchée avec cinq différentes unités de mesure :
m/s, ft/min, km/h, mph, nœuds.
Appuyez deux fois sur la touche « P/V/F » pour basculer en mode Écoulement (VEL). Le cas échéant, appuyez ensuite plusieurs
fois sur la touche
« Unit
» pour sélectionner l’unité de mesure souhaitée.

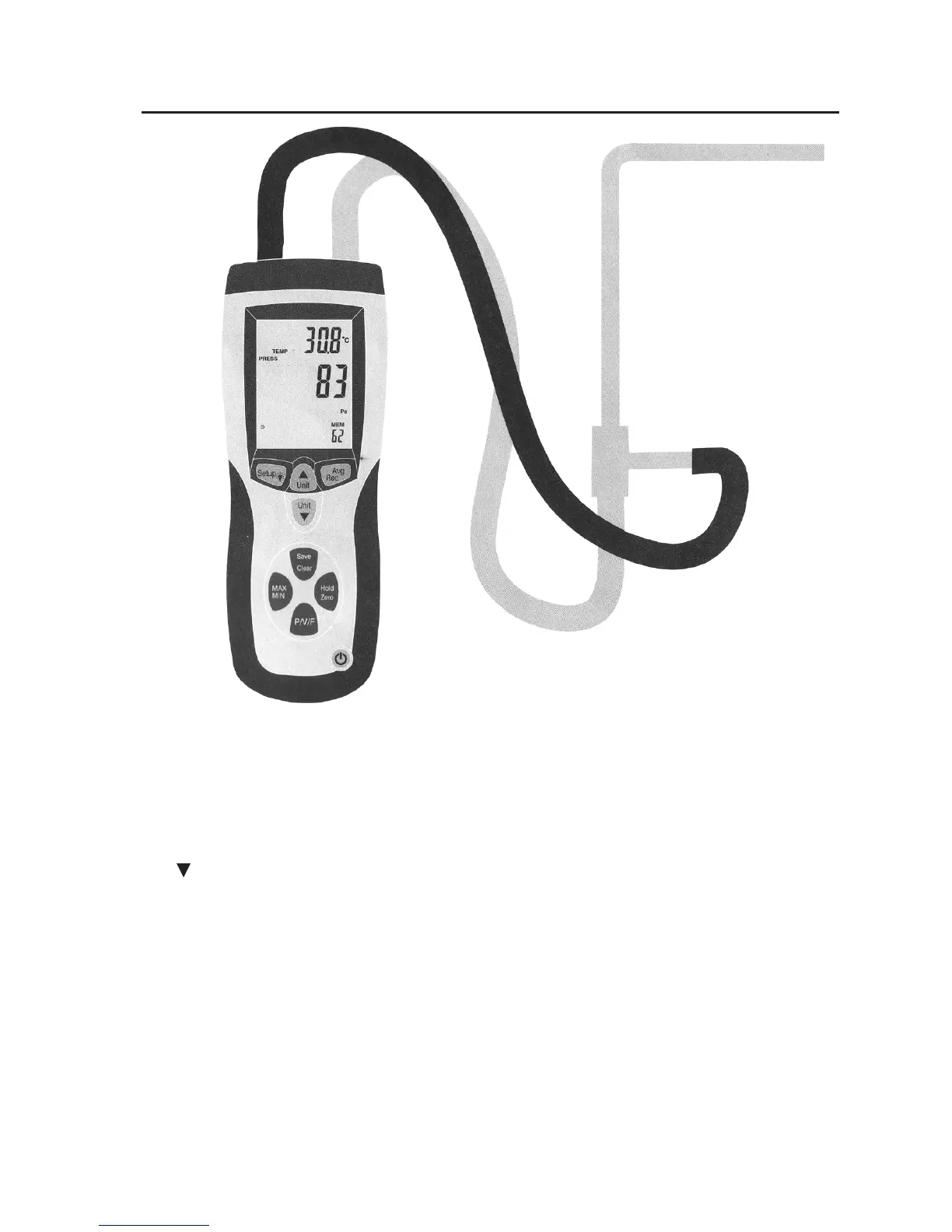

Raccordez les deux exibles à l’anémomètre et au tube de Pitot en procédant de la manière indiquée sur l’illustration. L’entrée « + »
de l’anémomètre à tube de Pitot se branche sur le raccord de la pression totale du tube de Pitot à l’aide du exible blanc. L’entrée
« - » de l’instrument de mesure se branche sur le raccord pour la pression statique sur le tube de Pitot à l’aide du exible noir.
Appuyez sur la « Hold/Zero » et maintenez-la enfoncée pendant 2 secondes pour effectuer une compensation à zéro.
Pour une mesure la plus précise possible, maintenez l’orice du tube de Pitot le plus précisément possible dans le sens opposé au
sens d’écoulement – l’écart par rapport au sens d’écoulement ne devrait pas être supérieur à ± 10°.
Si la valeur mesurée est négative ou qu’un message d’erreur (« Error ») s’afche, veuillez contrôler si les deux exibles sont correc-
tement branchés sur l’anémomètre et le tube de Pitot.
Entrée « + »Entrée « - »
