Applications typiques
LINEO 250 ES / LINEO 315 ES: fig. 1-2
Installation
Fig. 3 ÷ 25.
Fig.3: B= Plaque indiquant la direction la direction du flux d’air; C= Aspiration; D= Refoulement.
Schémas pour le branchement électrique
LINEO 250 ES: Fig. 16 ÷ 20 LINEO 315 ES: Fig. 21 ÷ 25.
Configuration initiale
L'installateur doit configurer l'appareil en suivant les étapes décrites ci-après.
Sélection du modèle d'appareil: voir ci-après.
Cette phase est réalisée en usine. Les instructions présentes dans la notice peuvent être utiles uniquement s'il
s'avère nécessaire de rétablir la situation au cas où le dip-switch aurait été endommagé.
Sélection du mode de fonctionnement: voir ci-après. Deux modes sont prévus : à deux vitesses V1 et V2, à
sélectionner à travers l'interrupteur extérieur, ou à vitesse réglable via potentiomètre extérieur.

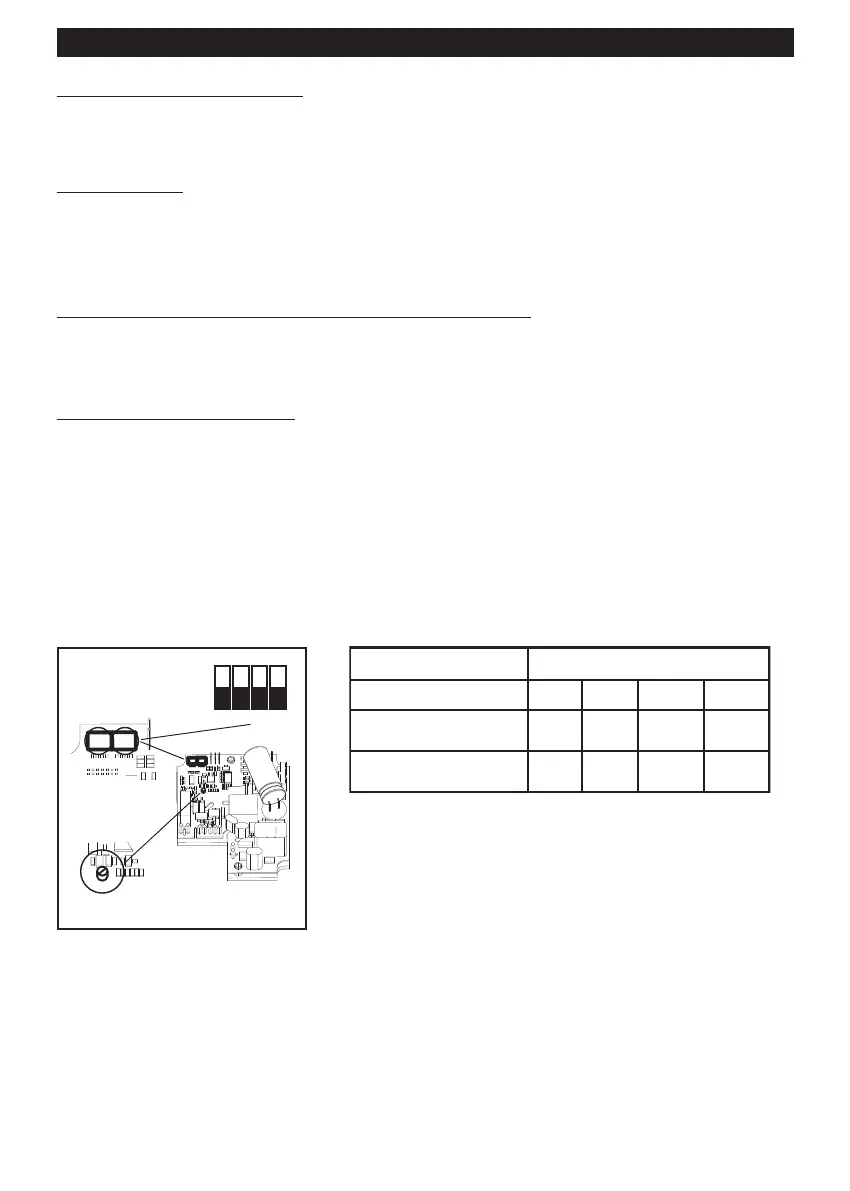

Sélection du modèle d'appareil:
Sélectionner le modèle en configurant le dip-switch indiqué sur la figure et en suivant les descriptions dans le
tableau suivant.
19
FRANCAIS
Modèle SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
