Asennusesimerkit
LINEO 250 ES / LINEO 315 ES: Kuvat 1-2.
Asennus
Kuvat 3 ÷ 25.
Kuva 3: B= kyltti ilmavirran imu; C=Imu; D= Poisto.
Sähkökaaviot
LINEO 250 ES: Kuvat 16 ÷ 20 LINEO 315 ES: Fig. 21 ÷ 25.
Ajastimen säätäminen
Installatören skall konfigurera apparatens funktioner i de steg som beskrivs nedan.
Val av produktmodell: se nedan.Denna fas utförs på fabriken, instruktionerna i handboken kan dock vara till
hjälp om det skulle bli nödvändigt att återställa situationen efter eventuell skada på data på dip-omkopplaren.
Val av funktionsläge: se nedan. Det finns två lägen: med två hastigheter, V1 och V2, som väljs med den externa
kontakten, eller med reglerbar hastighet med hjälp av den externa potentiometern.
Inställning av värdena V1 och V2 (vid läget med funktion i två hastigheter)

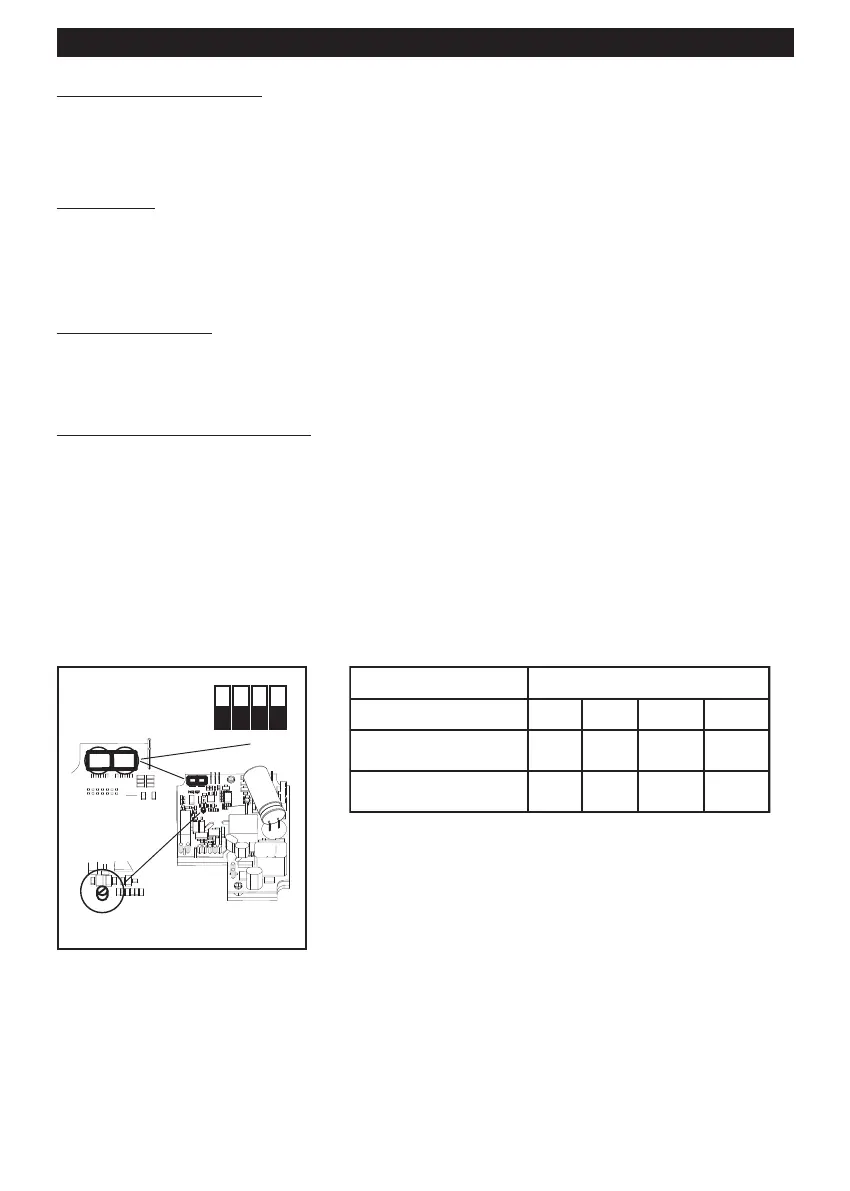

Val av produktmodell:
Val av modell utförs genom en inställning av dip-omkopplaren 1, se bild, på det vis som beskrivs i tabellen
nedan.
49
SUOMI
Modell SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
