Aplicaţii tipice
LINEO 250 ES / LINEO 315 ES: fig. 1-2
Instalare
Fig. 3 ÷ 25.
Fig.3: B= plăcuță aspirație flux de aer; C=Aspirație; D= Evacuare.
Scheme pentru conectarea electric
ă
LINEO 250 ES: Fig. 16 ÷ 20 LINEO 315 ES: Fig. 21 ÷ 25.
Configuraţia iniţială
Instalatorul trebuie să configureze funcţionarea aparatului urmând etapele descrise mai jos.
Selectarea modelului produsului: vezi mai jos.
Această etapă este efectuată în fabrică, instrucţiunile din această broşură pot fi utile numai în cazul în care este
necesar să se restabilească situaţia în urma unor manipulări accidentale ale comutatorului „dip switch”.
Selectarea modului de funcţionare: vezi mai jos. Sunt prevăzute două modalităţi: cu două viteze, V1 şi V2,
care pot fi selectate de la întrerupătorul extern, sau cu viteză reglabilă prin intermediul potenţiometrului extern.
Setarea valorilor pentru V1 şi V2 (în cazul modului de funcţionare cu două viteze).

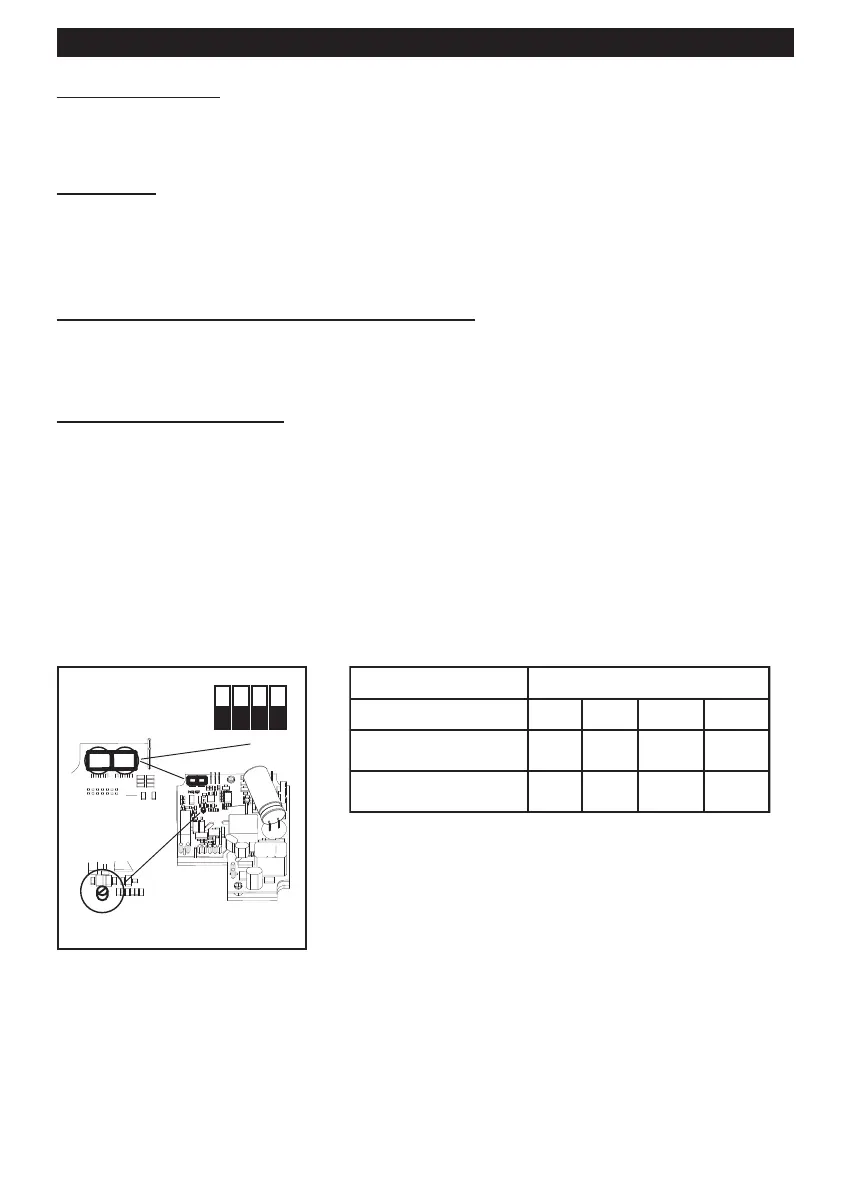

Selectarea modelului produsului
Selectarea modelului se efectuează cu ajutorul comutatorului „dip switch” 1 indicat în figură, aşa cum se descrie
în tabelul de mai jos.
55
ROMÂNĂ
Modelului SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
