Основные виды применения
LINEO 250 ES / LINEO 315 ES: Рис. 1-2.
Монтаж
Рис. 3 ÷ 25.
Рис.3 B= табличка с данными расхода воздуха; C=Всасывание; D= Нагнетание.
Схемы
электрических соединений
LINEO 250 ES: Рис. 16 ÷ 20 LINEO 315 ES: Рис. 21 ÷ 25.
Первоначальная настройка
Установщик должен задать режим работы прибора, следуя приведенным ниже указаниям.
выбор модели изделия: см. ниже. Этот этап выполняется на заводе-изготовителе; приведенные в
настоящем руководстве указания могут быть полезными только в случае случайного изменения установки
внутренних перемычек.
выбор режима работы: см. ниже. Предусмотрены два режима: с двумя скоростями V1 и V2,
выбираемыми
с при помощи внешнего переключателя; и с регулируемой - при помощи внешнего
потенциометра - скоростью.
задание значений V1 и V2 (в случае режима работы с двумя скоростями)

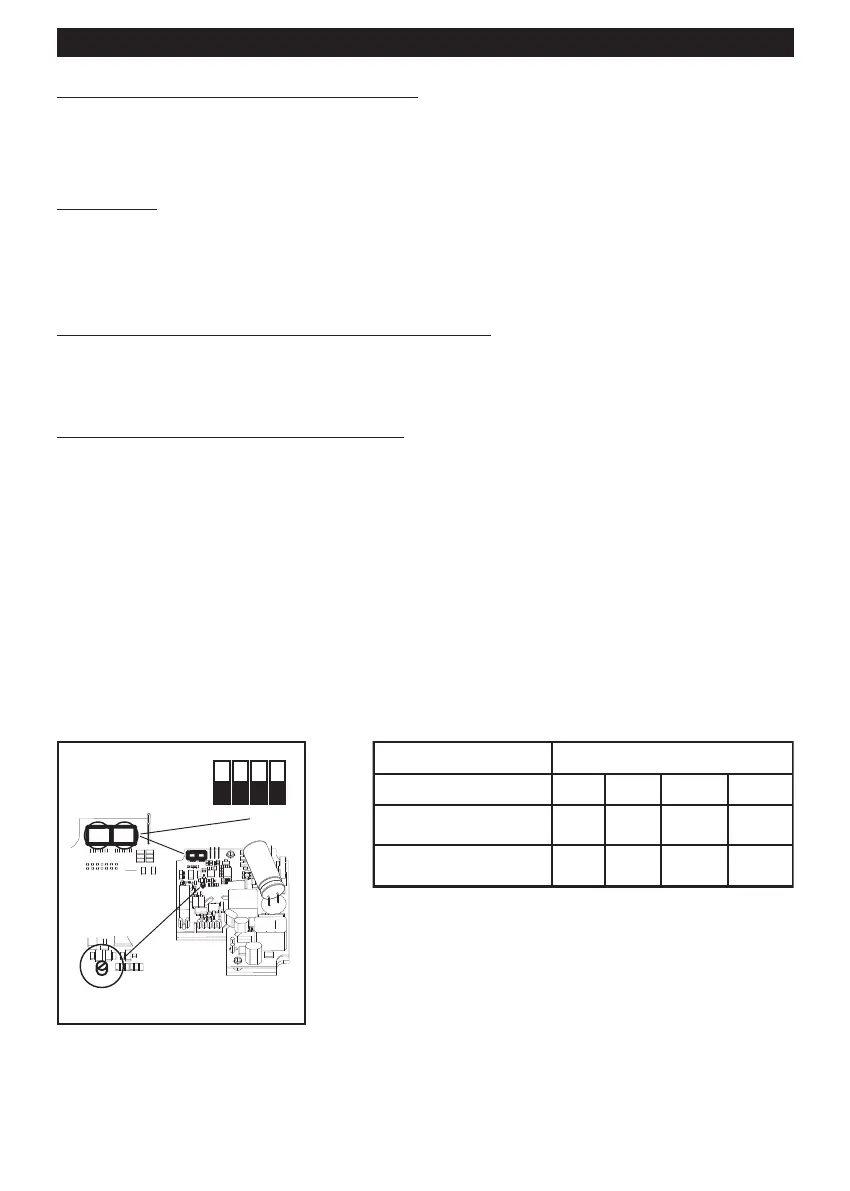

Выбор модели изделия Выбор модели производится путем установки
61
РУССКИЙ
Model SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
