7
Applicazioni tipiche
LINEO 250 ES / LINEO 315 ES: fig. 1-2
Installazione
Fig. 3 ÷ 25.
Fig.3: B= targa aspirazione flusso d’aria; C=Aspirazione; D= Mandata.
Schemi per collegamento elettrico
LINEO 250 ES: Fig. 16 ÷ 20 LINEO 315 ES: Fig. 21 ÷ 25.
Configurazione iniziale
L’installatore deve configurare il funzionamento dell’apparecchio seguendo i passi descritti più avanti.
Selezione del modello del prodotto: vedi nel seguito.
Questa fase è eseguita in fabbrica, le istruzioni riportate nel presente libretto possono essere utili solo nel caso
sia necessario ripristinare la situazione in seguito a manomissioni accidentali del dip switch.
Selezione della modalità di funzionamento: vedi nel seguito. Sono previste due modalità: a due velocità V1 e
V2, selezionabili tramite interruttore esterno, oppure con velocità regolabile tramite potenziometro esterno.
Impostazione dei valori di V1 e V2 (nel caso di modalità di funzionamento a due velocità)

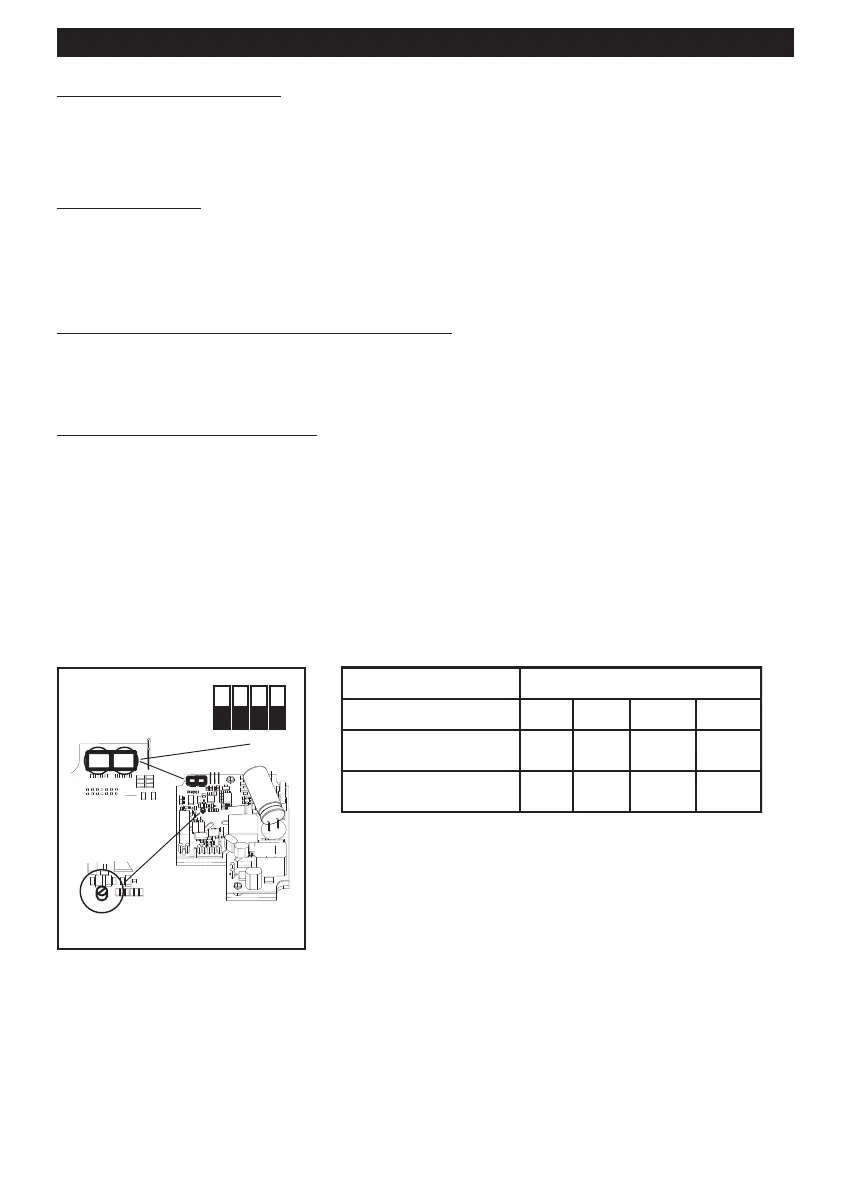

Selezione del modello del prodotto:
La selezione del modello si effettua tramite l’impostazione del dip switch SW1 indicato in figura e come descritto
nella seguente tabella.
ITALIANO
Modello SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
